Назначение
Дымососы Д-3,5 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
{loadposition dymosos-d-3-5}
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
Технические характеристики агрегатов, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
Рисунок 1
Таблица 1
|
№ |
Габаритные размеры, мм |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lmax |
В |
А |
A1 |
А2 |
А3 |
А4 |
Еmax |
Hmax |
H1 |
|
|
Д-3,5 |
669 |
678 |
232 |
220 |
200 |
360 |
380 |
185 |
614 |
272 |
Таблица 2
| № | Установочные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 | |
| Д-3,5 | 355 | 274 | 245 | 304 | 304 | 245 | 6 | 7 | 16 | 12 |
Технические характеристики
Таблица 3
|
№ |
Относительный диаметр рабочего колеса |
Ny, кВт. |
Частота вращения вала n, мин.-1 |
Производительность Q, 10² м³/ч |
Давление полное Pv, Па |
Частота тока, Гц |
Напряжение, В |
Масса без двигателя не более, кг |
|---|---|---|---|---|---|---|---|---|
|
Д-3,5 |
1,0 |
2.2 3,0 4,0 |
1000 1500 1500 |
4,31 4,45 5,34 |
420 600 630 |
50 |
220/380 |
88 |

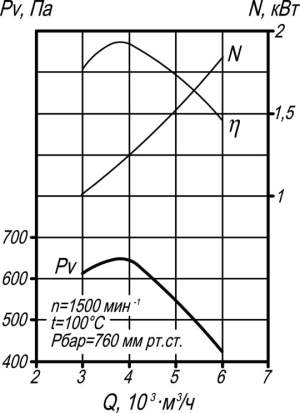

Аэродинамическая характеристика
