Назначение
Дымососы ДН-11,2 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
Технические характеристики, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.

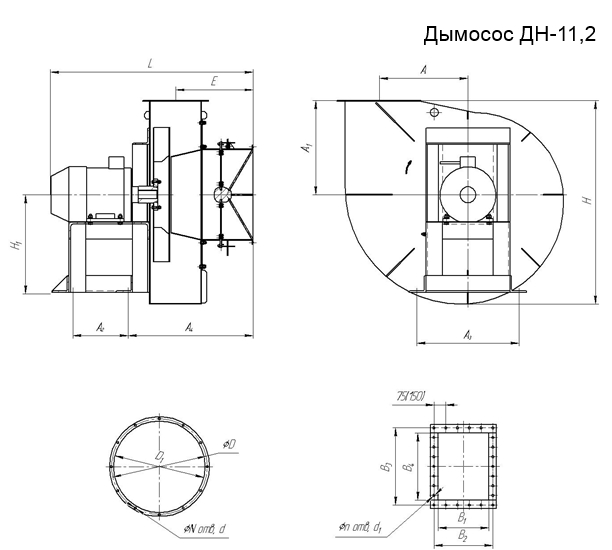

Рисунок 1
Таблица 1
|
№ |
Габаритные размеры, мм |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lmax |
В |
А |
A1 |
А2 |
А3 |
А4 |
Еmax |
Hmax |
H1 |
|
|
ДН-11,2 |
1555 |
1855 |
730 |
785 |
565 |
610 |
930 |
585 |
1685 |
702 |
Таблица 2
| № | Установочные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 | |
| ДН-11,2 | 702 | 660 | 560 | 640 | 480 | 420 | 12 | 12 | 28 | 14 |
Технические характеристики
Таблица 3
| № | Относительный диаметр рабочего колеса | Ny, кВт. | Частота вращения вала n, мин.-1 | Производительность Q, 10³ м³/ч | Давление полное Pv, Па | Частота тока, Гц | Напряжение, В | Масса без двигателя не более, кг |
|---|---|---|---|---|---|---|---|---|
| ДН-11,2 | 1 | 22 | 1000 | 19,2 | 1200 | 50 | 380 | 1060 |
| 45 | 1500 | 21,85 | 2500 |

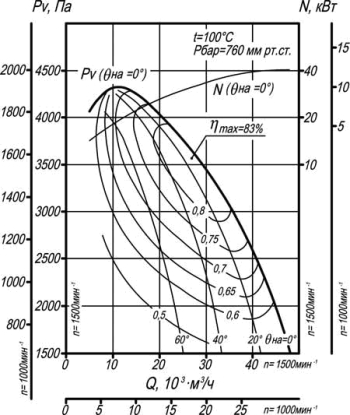

Аэродинамическая характеристика
