Назначение
Дымососы ДН-17 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация агрегатов допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа дымососов ДН-17 гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
| ДН | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощность, кВт | Частота вращения, мин—¹ | Производительность 10³ х м³/час | Полное давление, Па | Исполнение | |||
| 1 | 2 | 3 | ||||||
| ДН-17 | 5А280S8 | 55 | 750 | 57000 | 2200 | — | 2320* | — |
| АИР355S6 | 160 | 1000 | 75000 | 3500 | — | — | ||
| ДАЗО4-400ХК-4 | 315 | 1500 | 110000 | 8600 | — | — | ||
| ДАЗО4-400Х-4 | 400 | 1500 | 110000 | 8600 | — | — | ||

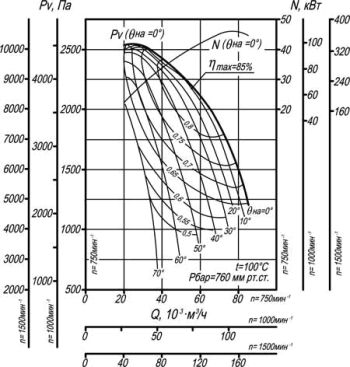

Аэродинамическая характеристика
