Назначение
Дымососы ДН-21 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
| ДН | Электродвигатель | Параметры в рабочей зоне | Масса, кг | |||||
|---|---|---|---|---|---|---|---|---|
| Обозначение | Мощность, кВт | Частота вращения, мин—¹ | Производительность 10³ х м³/час | Полное давление, Па | Исполнение | |||
| 1 | 2 | 3 | ||||||
| ДН-21 | АИР355S10 | 90 | 600 | 83000 | 2100 | — | 4340* | — |
| АИР355МА8 | 160 | 750 | 105000 | 3300 | — | — | ||
| АДН-315-6 | 315 | 1000 | 135000 | 5850 | — | — | ||
| ДАЗО4-400Х-6 | 315 | 1000 | 135000 | 5850 | — | — | ||
| ДАЗО4-400У-6 | 400 | 1000 | 135000 | 5850 | — | — | ||

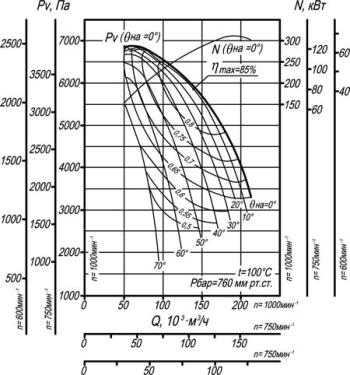

Аэродинамическая характеристика
