Дымосос ДН-6,3 предназначен для отсоса продуктов сгорания в дымовые трубы. Применяется, когда естественная тяга отсутствует или ее недостаточно.
Оборудование может работать продолжительное время. Условия эксплуатации:
- температура перемещаемых газов — не выше + 200° С;
- температура окружающего воздуха — от - 40° С до +40° С;
- относительная влажность — 80 %;
- высота над уровнем моря — не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Дымосос изготовлен из углеродистой стали. Место его размещения — в помещении или на открытом воздухе под навесом.
Варианты исполнения
Вы можете купить дымососы ДН-6,3 разной модификации:
- Правого или левого исполнения. Правое вращение рабочего колеса — по часовой стрелке, левое — против, со стороны электропривода.
- С различными углами разворота нагнетательного патрубка — от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.
Рисунок 1
Габаритные и установочные размеры дымососа ДН-6,3
Таблица 1
|
№
|
Габаритные размеры, мм
|
|---|
|
Lmax
|
В
|
А
|
A1
|
А2
|
А3
|
А4
|
Еmax
|
Hmax
|
H1
|
|---|
|
ДН-6,3
|
1016
|
1051
|
410
|
460
|
330
|
610
|
616
|
372
|
967
|
490
|
Таблица 2
| № | Установочные размеры, мм |
|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 |
|---|
| ДН-6.3 |
453 |
418 |
315 |
355 |
275 |
235 |
8 |
12 |
20 |
14 |
Технические характеристики оборудования
Таблица 3
| № | Относительный
диаметр
рабочего колеса |
Ny,
кВт.
|
Частота вращения
вала n,
мин.-1
| Производительность Q,
10³ м³/ч | Давление полное Pv,
Па | Частота тока,
Гц | Напряжение,
В | Масса без
двигателя
не более,
кг |
|---|
| ДН-б,3 |
1 |
5,5 |
1500 |
4,06 |
900 |
50 |
220/380 |
450 |

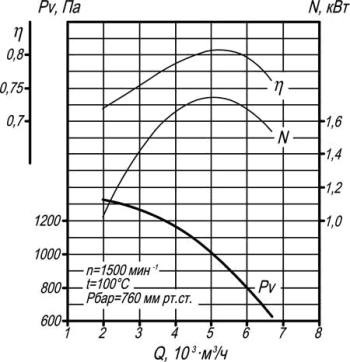

Аэродинамическая характеристика
