Назначение
Дымососы ДН-8 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
Технические характеристики агрегатов, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.

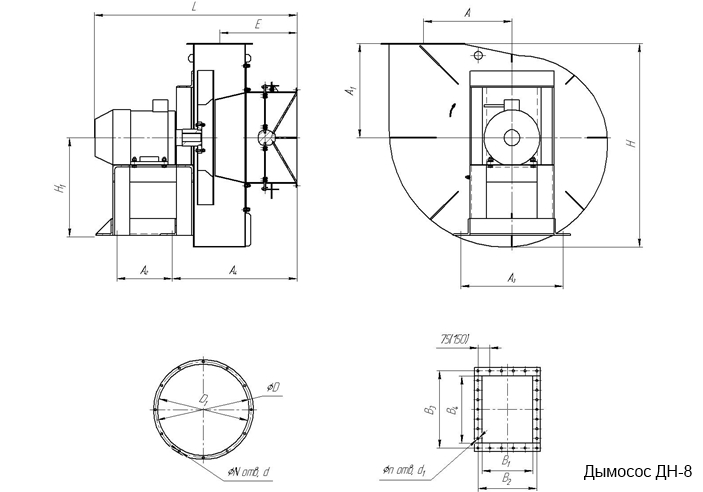

Рисунок 1
Таблица 1
|
№ |
Габаритные размеры, мм |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lmax |
В |
А |
A1 |
А2 |
А3 |
А4 |
Еmax |
Hmax |
H1 |
|
|
ДН-8 |
1230 |
1333 |
520 |
560 |
330 |
610 |
742 |
465- |
1203 |
582 |
|
ДН-9 |
1290 |
1510 |
587 |
635 |
330 |
610 |
780 |
484 |
1375 |
582 |
Таблица 2
| № | Установочные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 | |
| ДН-8 | 570 | 530 | 400 | 460 | 350 | 300 | 12 | 12 | 26 | 14 |
Технические характеристики
Таблица 3
| № | Относительный диаметр рабочего колеса | Ny, кВт. | Частота вращения вала n, мин.-1 | Производительность Q, 10³ м³/ч | Давление полное Pv, Па | Частота тока, Гц | Напряжение, В | Масса без двигателя не более, кг |
|---|---|---|---|---|---|---|---|---|
| ДН-8 | 1 | 11 | 1000 | 6,82 | 650 | 50 | 220/380 | 540 |
| 15 | 1500 | 10,05 | 1460 |

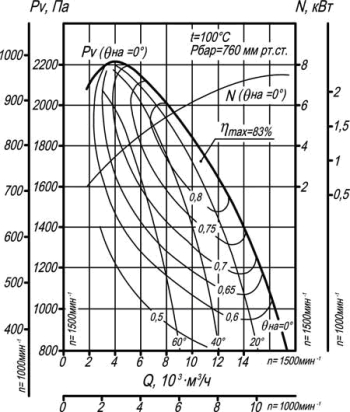

Аэродинамическая характеристика
