Назначение
Дымососы ДН-9 предназначены для отсоса в дымовые трубы продуктов сгорания. Эксплуатация допускается при температуре перемещаемых газов не выше + 200° С. Нормальная работа гарантируется при температуре окружающего воздуха от — 40° С до +40° С, относительной влажности 80 % и высоте над уровнем моря не более 1000 м.
Общее описание и сравнительные характеристики смотрите на странице дымососы
Основные технические характеристики
Технические характеристики, габаритные, присоединительные и установочные размеры приведены в таблицах 1,2,3 и на рисунке 1.
По направлению вращения рабочего колеса, вентиляторы могут быть изготовлены правого или левого исполнения (правое вращение рабочего колеса по часовой стрелке, левое — против, со стороны электропривода), с различными углами разворота нагнетательного патрубка от 0° до 270° через 15° по ГОСТ 9725-82. Угол отсчитывается от горизонтальной плоскости.

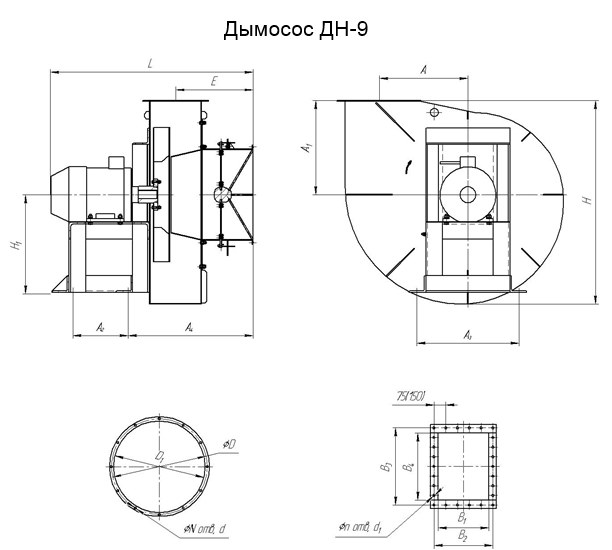

Рисунок 1
Таблица 1
|
№ |
Габаритные размеры, мм |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Lmax |
В |
А |
A1 |
А2 |
А3 |
А4 |
Еmax |
Hmax |
H1 |
|
|
ДН-9 |
1290 |
1510 |
587 |
635 |
330 |
610 |
780 |
484 |
1375 |
582 |
Таблица 2
| № | Установочные размеры, мм | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| D | D1 | B1 | В2 | В3 | B4 | N | d | n | d1 | |
| ДН-9 | 570 | 530 | 450 | 512 | 390 | 338 | 12 | 12 | 26 | 14 |
Технические характеристики
Таблица 3
| № | Относительный диаметр рабочего колеса | Ny, кВт. | Частота вращения вала n, мин.-1 | Производительность Q, 10³ м³/ч | Давление полное Pv, Па | Частота тока, Гц | Напряжение, В | Масса без двигателя не более, кг |
|---|---|---|---|---|---|---|---|---|
| ДН-9 | 1 | 11 | 1000 | 9,2 | 860 | 50 | 220/380 | 615 |
| 15 | 1500 | 14,65 | 1780 |

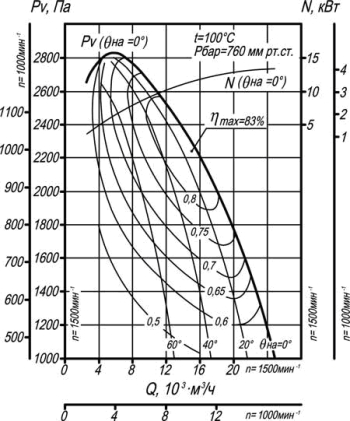

Аэродинамическая характеристика
