Электроручные вентиляторы ЭРВ

Электроручные вентиляторы ЭРВ – устройства с электрическим и ручным приводом. Предназначены для использования в сооружениях системы гражданской обороны в качестве оборудования, подающего воздух в режиме чистой вентиляции.

Условия эксплуатации

Рассчитаны на использование:

• в зоне умеренного климата;
• по категории размещения 2-й и 3-й, возможна 1-я при электродвигателе, защищённом от атмосферных осадков, а также прямого воздействия солнечного излучения;
• в температурном промежутке -40 – +40 градусов.

Перемещаемый воздух должен быть свободен от волокнистых и липких веществ.

Принцип работы

Состоят из корпуса, электродвигателя, редуктора и станины. Патрубки, всасывающий и напорный, соединяются с воздуховодами на фланцах. Агрегаты предписывается устанавливать на высоте оси двигателя от пола 1125 мм. При работе от электропривода редуктор отключается автоматически от вала рабочего колеса муфтой переключения. Вручную установки приводятся в действие вращением рукоятки редуктора.

Исполнения

Эти устройства имеют два типоисполнения, отличающихся мощностью и количеством людей, которые должны быть задействованы при ручном способе:

• ЭРВ - 72-2 – 1972-го года разработки с двумя работающими при ручном приводе.
• ЭРВ - 72-3 – с тремя работающими.

Технические характеристики

Приведены данные для электроручных агрегатов ЭРВ - 72-2 (в скобках ЭРВ - 72-3)

• Тип вентилятора – ВЦ4-75-3,15 (ВЦ4-75-4);
• Производительность, м³/час – 750-1540 (1150-2600);
• Полное давление, Па – 260-150 (220-140);
• Мощность, кВт – 0,25 (0,37);
• Частота вращения, об/мин – 1350 (935);
• Стартовое максимальное усилие на рукоятке, кгс – 10-13 (18-20);
• Мощность на рукоятке (потребляемая), кВт – 0,103-0,133 (0,154-0,177).
• Габариты (Длина с рукояткой×Ширина×Высота), мм – 1222×630×640 (1602×752×810).

Размеры патрубков, мм:

• диаметр всасывающего – 315 (400);
• сторона нагнетательного – 220 (280).

Технические характеристики ЭРВ-72-2, ЭРВ-72-3

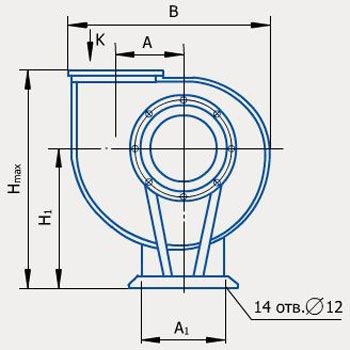

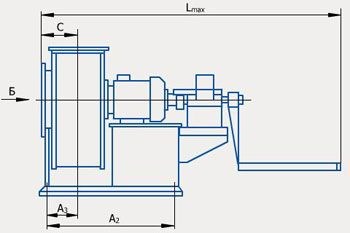

Габаритные и присоединительные размеры ЭРВ72-2, ЭРВ72-3
