Приточные установки состоят из компактного корпуса с тепло-, звуконепроницаемой изоляцией толщиной 25 мм. В корпус помещены: электрический или водяной калорифер, фильтр очистки (класса G3), вентилятор с лопастями, загнутыми вперед
Технические характеристики
|
Модель |
Напряжение, В/Ф |
Мощность нагревателя*, кВт |
Мощность вентилятора, кВт |
Вес, кг |
|---|---|---|---|---|
|
Компакт 41В2 |
400/3 |
57,5 |
1,50 |
130 |
|
Компакт 41В3 |
400/3 |
83,6 |
1,50 |
133 |
|
Компакт 41В4 |
400/3 |
103,0 |
1,50 |
136 |
|
Компакт 42В2 |
400/3 |
57,5 |
2,20 |
133 |
|
Компакт 42В3 |
400/3 |
83,6 |
2,20 |
136 |
|
Компакт 42В4 |
400/3 |
103,0 |
2,20 |
139 |
|
Компакт 412B2 EC1 |
230/1 |
57,5 |
1,35 |
109 |
|
Компакт 412B3 EC1 |
230/1 |
83,6 |
1,35 |
112 |
|
Компакт 412B4 EC1 |
230/1 |
103,0 |
1,35 |
115 |
|
Компакт 417B2 EC3 |
400/3 |
57,5 |
2,20 |
109 |
|
Компакт 417B3 EC3 |
400/3 |
83,6 |
2,20 |
112 |
|
Компакт 417B4 EC3 |
400/3 |
103,0 |
2,20 |
115 |
* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

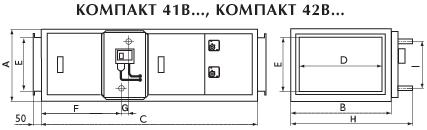

Размеры, мм
|
Модель |
A |
B |
C |
D |
E |
F |
G |
H |
I |
Ød** |
|---|---|---|---|---|---|---|---|---|---|---|
|
Компакт 41В2 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 41В3 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 41В4 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 42В2 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 42В3 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 42В4 |
500 |
925 |
1460 |
700 |
400 |
570 |
65 |
1075 |
300 |
3/4″ |
|
Компакт 412B2 EC1 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
|
Компакт 412B3 EC1 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
|
Компакт 412B4 EC1 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
|
Компакт 417B2 EC3 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
|
Компакт 417B3 EC3 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
|
Компакт 417B4 EC3 |
500 |
925 |
1225 |
700 |
400 |
505 |
65 |
1090 |
300 |
3/4″ |
** Трубная резьба.
