Приточные установки с электрическим калорифером монтируются в любом положении. Агрегаты с водяным обогревателем устанавливаются в положении, обеспечивающим свободный отвод воздуха из нагревателя.
Технические характеристики
|
Модель
|
Напряжение, В/Ф
|
Мощность
|
Мощность
|
Вес, кг
|
|---|
|
нагревателя*, кВт
|
вентилятора, кВт
|
|---|
|
Компакт 51В2
|
400/3
|
78,4
|
2,2
|
171
|
|
Компакт 51В3
|
400/3
|
114,7
|
2,2
|
173
|
|
Компакт 51В4
|
400/3
|
142,4
|
2,2
|
175
|
|
Компакт 52В2
|
400/3
|
78,4
|
2,2
|
171
|
|
Компакт 52В3
|
400/3
|
114,7
|
2,2
|
173
|
|
Компакт 52В4
|
400/3
|
142,4
|
2,2
|
175
|
|
Компакт 510В2 EC1
|
230/1
|
78,4
|
1,3
|
131
|
|
Компакт 510В3 EC1
|
230/1
|
114,7
|
1,3
|
134
|
|
Компакт 510В4 EC1
|
230/1
|
142,4
|
1,3
|
136
|
|
Компакт 516В2 EC3
|
400/3
|
78,4
|
2,5
|
131
|
|
Компакт 516В3 EC3
|
400/3
|
114,7
|
2,5
|
134
|
|
Компакт 516В4 EC3
|
400/3
|
142,4
|
2,5
|
136
|
* Мощность водяного нагревателя дана для температуры воздуха: -26°С, воды: 95/70°С.

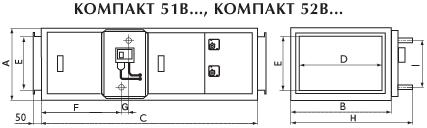

Размеры, мм
|
Модель
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
Ød**
|
|---|
|
Компакт 51В2
|
640
|
980
|
1500
|
800
|
500
|
530
|
42
|
1095
|
455
|
1"
|
|
Компакт 51В3
|
640
|
980
|
1500
|
800
|
500
|
530
|
43
|
1095
|
455
|
1"
|
|
Компакт 51В4
|
640
|
980
|
1500
|
800
|
500
|
520
|
65
|
1095
|
455
|
1"
|
|
Компакт 52В2
|
640
|
980
|
1500
|
800
|
500
|
530
|
42
|
1095
|
455
|
1"
|
|
Компакт 52В3
|
640
|
980
|
1500
|
800
|
500
|
530
|
43
|
1095
|
455
|
1"
|
|
Компакт 52В4
|
640
|
980
|
1500
|
800
|
500
|
520
|
65
|
1095
|
455
|
1"
|
|
Компакт 510В2 EC1
|
640
|
980
|
1225
|
800
|
500
|
515
|
42
|
1100
|
455
|
1"
|
|
Компакт 510В3 EC1
|
640
|
980
|
1225
|
800
|
500
|
515
|
43
|
1100
|
455
|
1"
|
|
Компакт 510В4 EC1
|
640
|
980
|
1225
|
800
|
500
|
505
|
65
|
1100
|
455
|
1"
|
|
Компакт 516В2 EC3
|
640
|
980
|
1225
|
800
|
500
|
515
|
42
|
1100
|
455
|
1"
|
|
Компакт 516В3 EC3
|
640
|
980
|
1225
|
800
|
500
|
515
|
43
|
1100
|
455
|
1"
|
|
Компакт 516В4 EC3
|
640
|
980
|
1225
|
800
|
500
|
505
|
65
|
1100
|
455
|
1"
|
** Трубная резьба.
