Крышные вентиляторы дымоудаления ВКРМ ДУ – устройства для создания принудительной тяги в вентиляционных каналах для удаления задымлённого воздуха из помещений различного назначения.
Условия эксплуатации
Эти вентиляторные аппараты могут применяться для перемещения дымовоздушных смесей при следующих температурных и временных пределах:
- Исполнения 01 – при температуре не более 600°С непрерывно в течение 90 минут;
- Исполнения 02 – при температуре не выше 400°С до 120 минут.
Агрегаты предназначены к использованию в умеренном климате с первой категорией размещения. В удаляемой среде не должно быть взрывчатых веществ. Температура окружающей атмосферы: –40°С…45°С.
Монтируются на кровле здания и служат для дымоудаления из него при возникновении пожара. Они способствуют выводу горячего воздуха с дымом наружу, снижая температуру в помещении, локализуя тем самым зону горения, не давая ей распространиться по зданию.
Устройство
Имеют радиальную конструкцию. Всасывание – одностороннее. Состоят из следующих основных элементов:
- Корпуса из углеродистой стали с покрытием высокого качества из полимера;
- Рабочего колеса с лопатками, загнутыми назад;
- Асинхронного трёхфазного электродвигателя типа АИР.
Рабочее колесо закрепляется непосредственно на валу двигателя. Приводная часть надёжно защищена от перегрева специальным конструктивным решением схемы охлаждения.
Исполнения и характеристики
01 – с повышенной жароустойчивостью. Рабочее колесо выполнено из жаростойкой стали, способной выдержать при дымоудалении температуру 600°С в течение полутора часов.
02 – рабочее колесо работоспособно 2 часа при температуре 400°С. Изготовлено из углеродистой стали, покрытой полимерным защитным слоем.
Крышные вентиляторы дымоудаления марки ВКРМ-ДУ имеют следующие технические параметры:
- Номинальный диаметр рабочего колеса – от 4 до 12,5 дм (указан в кодировке);
- Мощность двигателя – от 0,55 до 18,5 кВт;
- Производительность – от 1,4 до 67 тысяч м³/час;
- Вес – от 100 до 690 кг.
Примечание. После использования при пожаре в обслуживаемом помещении к дальнейшей эксплуатации непригодны.
|
Типоразмер |
Dн |
D/Dн |
Двигатель |
Параметры в рабочей зоне |
Масса, кг |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Тип двигателя |
N, кВт |
N, об/мин |
Q, 10³ м³/ч |
Psv, Па (20°) |
Psv, Па (400°) |
Psv, Па (600°) |
||||
|
ВКРМ-4 ДУ |
400 |
1 |
АИР71В |
0,55 |
1000 |
1,4-3,3 |
160-0 |
70-0 |
60-0 |
101 |
|
ВКРМ-5 ДУ |
500 |
1 |
АИР80А |
0,75 |
1000 |
2,8-6,5 |
250-0 |
110-0 |
85-0 |
110 |
|
500 |
1 |
АИР90L4 |
2,2 |
1500 |
4,3-10,2 |
590-0 |
255-0 |
195-0 |
120 |
|
|
ВКРМ-6,3 ДУ |
630 |
1 |
АИР100L6 |
2,2 |
1000 |
6,0-13,5 |
430-0 |
185-0 |
145-0 |
141 |
|
630 |
1 |
АИР112М4 |
5,5 |
1500 |
9,0-20,4 |
980-0 |
425-0 |
325-0 |
160 |
|
|
ВКРМ-7,1 ДУ |
710 |
1 |
АИР100L6 |
2,2 |
1000 |
8,4-21,0 |
500-0 |
215-0 |
165-0 |
157 |
|
710 |
1 |
АИР132S4 |
7,5 |
1500 |
23,4-28,1 |
500-0 |
215-0 |
165-0 |
192 |
|
|
ВКРМ-8 ДУ |
800 |
1 |
АИР112MB8 |
3,0 |
750 |
9,4-22,0 |
430-0 |
185-0 |
145-0 |
275 |
|
800 |
1 |
АИР132S6 |
5,5 |
1000 |
12,6-27,5 |
810-0 |
350-0 |
270-0 |
311 |
|
|
800 |
1,1 |
5А160S6 |
11,0 |
1000 |
16,1-31,0 |
980-0 |
425-0 |
325-0 |
390 |
|
|
ВКРМ-10 ДУ |
1000 |
1 |
АИР132М8 |
5,5 |
750 |
10,0-30,0 |
590-0 |
255-0 |
195-0 |
465 |
|
ВКРМ-12,5 ДУ |
1250 |
1 |
АИР160М12 |
5,5 |
470 |
14,0-45,0 |
430-0 |
185-0 |
145-0 |
670 |
|
1250 |
1 |
АИР200М8 |
18,5 |
750 |
20,8-67,0 |
960-0 |
415-0 |
320-0 |
690 |
|

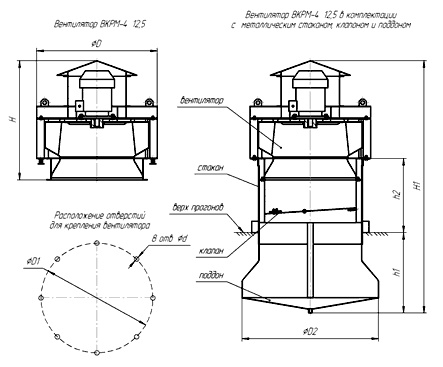

Габаритные, присоединительные и установочные размеры вентиляторов
|
Типоразмер |
H, мм |
Н1, мм |
h1, мм |
h2, мм |
D, мм |
D1, мм |
D2, мм |
d, мм |
|---|---|---|---|---|---|---|---|---|
|
ВКРМ 4 |
750 |
1700 |
550 |
600 |
830 |
770 |
940 |
14 |
|
ВКРМ 5 |
800 |
1720 |
550 |
600 |
830 |
770 |
940 |
14 |
|
ВКРМ 6,3 |
880 |
1770 |
550 |
600 |
830 |
770 |
940 |
14 |
|
ВКРМ 8 |
1140 |
2060 |
650 |
650 |
1180 |
1070 |
1160 |
14 |
|
ВКРМ 10 |
1460 |
2350 |
650 |
650 |
1400 |
1200 |
1360 |
14 |
|
ВКРМ 12,5 |
1625 |
2420 |
650 |
650 |
1700 |
1350 |
1610 |
14 |

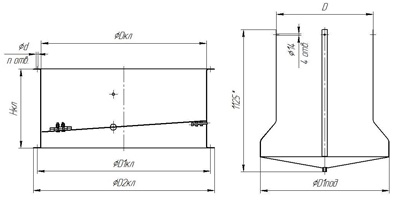

Габаритные и присоединительные размеры клапана и поддона
|
Типоразмер |
Клапан |
Поддон к стакану |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
Индекс |
Dкл, мм |
D1кл, мм |
D2кл, мм |
Нкл, мм |
d, мм |
n, шт |
Индекс |
Dпод, мм |
D1под, мм |
|
|
ВКРМ 4 |
К-01 |
400 |
430 |
460 |
250 |
7 |
9 |
П-00 |
700 |
990 |
|
ВКРМ 5 |
К-02 |
500 |
530 |
560 |
250 |
7 |
8 |
П-00 |
700 |
990 |
|
ВКРМ 6,3 |
К-04 |
630 |
660 |
690 |
400 |
7 |
8 |
П-00 |
700 |
990 |
|
ВКРМ 8 |
К-05 |
800 |
830 |
860 |
400 |
10 |
12 |
П-01 |
1000 |
1160 |
|
ВКРМ 10 |
К-06 |
1000 |
1040 |
1080 |
400 |
10 |
16 |
П-02 |
1200 |
1360 |
|
ВКРМ 12.5 |
К-07 |
1250 |
1290 |
1330 |
475 |
12 |
18 |
П-03 |
1400 |
1610 |
