Вентилятор ВО 06-300-8 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
|
Типоразмер |
Электродвигатель |
Параметры в рабочей зоне |
Масса, кг |
|||
|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность, кВт |
Частота вращения, об/мин |
Производ., тыс.м³/час |
Полное давление, Па |
||
|
ВО 06-300-8 |
АИР80А6 |
0,75 |
1000 |
9,9-16,3 |
130-63 |
52 |
|
АИР100S4 |
3,0 |
1500 |
14,9-26,5 |
300-154 |
110 |
|

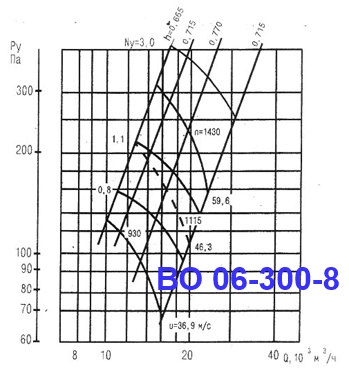

Аэродинамическая характеристика

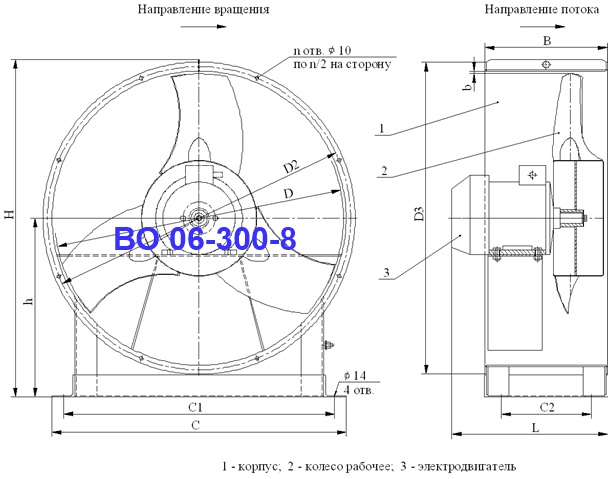

Основные размеры
|
№ вентиля-тора |
Тип электродвигателя |
D, мм |
D1, мм |
D2, мм |
D3, мм |
H, мм |
C, мм |
C1,мм |
C2,мм |
L, мм |
B, мм |
h, мм |
b, мм |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
8 |
АИР80А6 АИР100S4 |
800 |
815 |
840 |
865 |
937 |
816 |
750 |
250 |
392 432 |
335 |
496 |
1,5…7,5 |
32 |
