Вентилятор ВО 14-320-10 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|||
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт |
Частота вращения, об/мин |
Производ., тыс.м³/час |
Полное давление, Па |
||
| ВО 14-320-10 | АИР100L6 | 2,2 | 1000 | 20,8-35,7 | 210-86 | 116 |

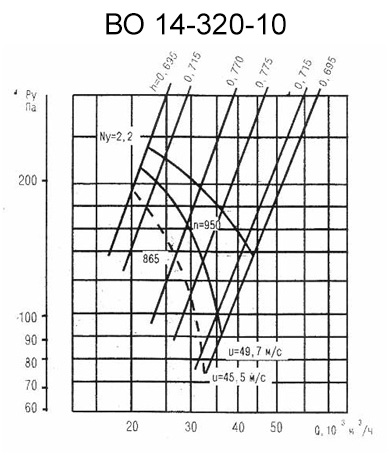

Аэродинамическая характеристика

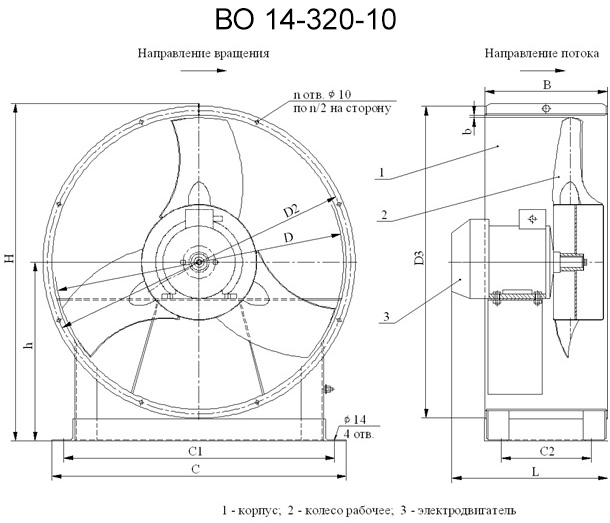

Основные размеры
| № вентиля-тора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1,мм | C2,мм | L, мм | B, мм | h, мм | b, мм | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВО 14-320-10 | АИР100L6 | 1000 | 1010 | 1045 | 1082 | 1136 | 961 | 900 | 330 | 500 | 400 | 595 | 1,5…5 | 32 |
