Вентилятор ВО 14-320-10К применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт |
Частота вращения,
об/мин
| Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 14-320-10К |
АИР100L6 |
2,2 |
1000 |
20,8-35,7 |
210-86 |
116 |

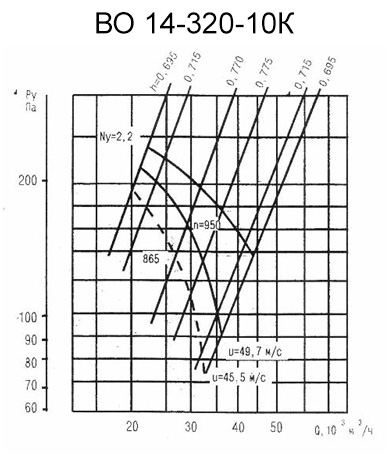

Аэродинамическая характеристика
Основные размеры
| № вентиля-тора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1,мм | C2,мм | L, мм | B, мм | h, мм | b, мм | n |
|---|
| ВО 14-320-10К |
АИР100L6 |
1000 |
1010 |
1045 |
1082 |
1136 |
961 |
900 |
330 |
500 |
400 |
595 |
1,5...5 |
32 |
