Вентилятор ВО 14-320-4 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Полный перечень осевых вентагрегатов смотрите в разделе Осевые вентиляторы
Технические характеристики
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|||
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт |
Частота вращения, об/мин |
Производ., тыс.м³/час |
Полное давление, Па |
||
| ВО 14-320-4 | АИР56В4 | 0,18 | 1500 | 2,7-3,3 | 78-44 | 17 |
| 4А63В4 | 0,37 | 1500 | 2,3-3,6 | 105-50 | 18 | |
| 4АМ71А2 | 0,75 | 3000 | 4,5-6,8 | 339-187 | 22 | |

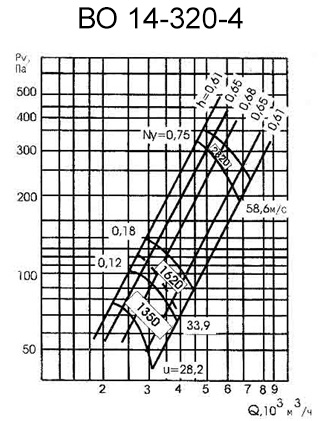

Аэродинамическая характеристика
Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|---|---|---|---|---|---|---|---|---|
| ВО 14-320-4 | АИР56В4 4А63В4 4АМ71А2 |
400 | 410 | 430 | 450 | 200 | 300 315 345 | 16 | 1,5…5 |
