Вентилятор ВО 14-320-5 применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|||
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт |
Частота вращения, об/мин |
Производ., тыс.м³/час |
Полное давление, Па |
||
| ВО 14-320-5 | 4А63В4 | 0,37 | 1500 | 3,6-6,6 | 129-72 | 24 |
| АИР71А4 | 0,55 | 1500 | 5,0-7,5 | 170-88 | 28 | |

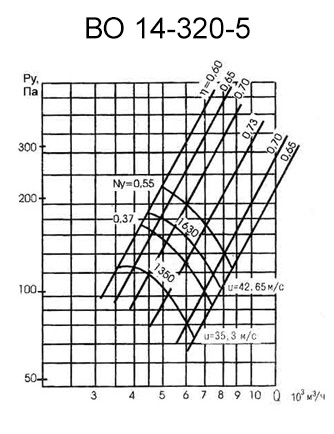

Аэродинамическая характеристика

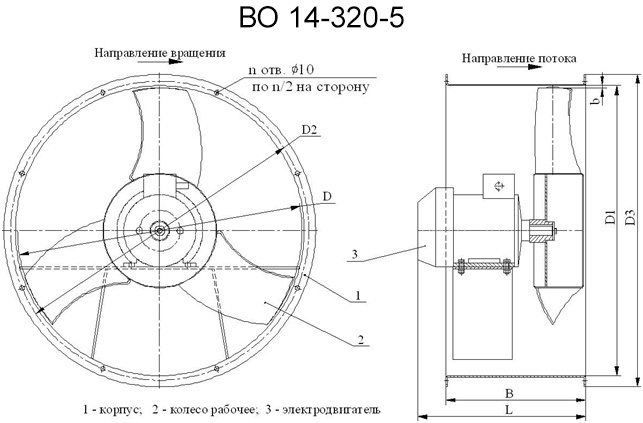

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|---|---|---|---|---|---|---|---|---|
| ВО 14-320-5 | 4А63В4 4А71А4 |
500 | 510 | 530 | 550 | 250 | 322 353 | 16 | 1,5…5 |
