Вентилятор ВО 14-320-5К применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса,
кг |
|---|
| Типоразмер | Мощность,
кВт | Частота вращения,
об/мин | Производ.,
тыс.м³/час | Полное давление,
Па |
|---|
| ВО 14-320-5К |
4А63В4 |
0,37 |
1500 |
3,6-6,6 |
129-72 |
24 |
| АИР71А4 |
0,55 |
1500 |
5,0-7,5 |
170-88 |
28 |

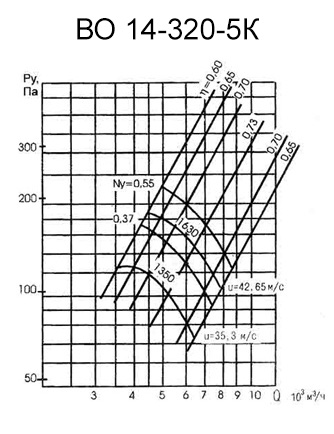

Аэродинамическая характеристика

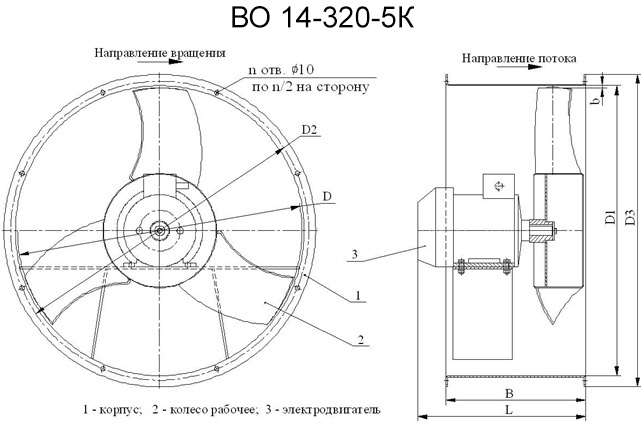

Основные размеры
| № вентилятора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | B, мм | L, мм | n | b, мм |
|---|
| ВО 14-320-5К |
4А63В4
4А71А4 |
500 |
510 |
530 |
550 |
250 |
322 353 |
16 |
1,5...5 |
