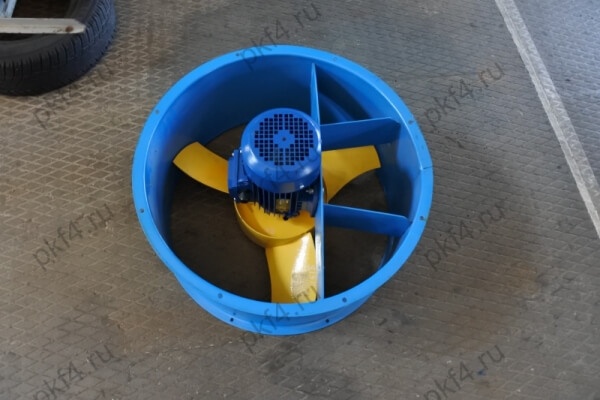

Вентилятор ВО 14-320-6,3К применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов.
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
|
Типоразмер |
Электродвигатель |
Параметры в рабочей зоне |
Масса, |
|||
|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность, |
Частота вращения, |
Производ., |
Полное давление, |
||
|
ВО 14-320-6,3К |
АИР71В4 |
0,75 |
1500 |
5,2-8,3 |
165-98 |
30 |
|
4АМ80А4 |
1,1 |
1500 |
7,2-13,7 |
215-115 |
35 |
|
|
АИР90L4 |
2,2 |
1500 |
9,2-15,7 |
233-140 |
39 |
|

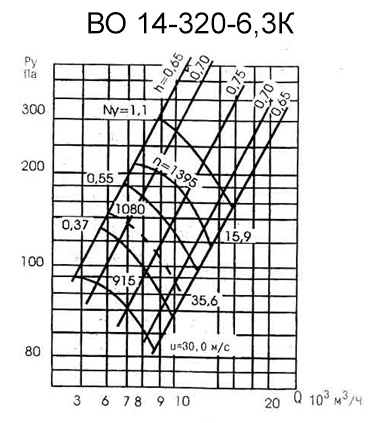

Аэродинамическая характеристика

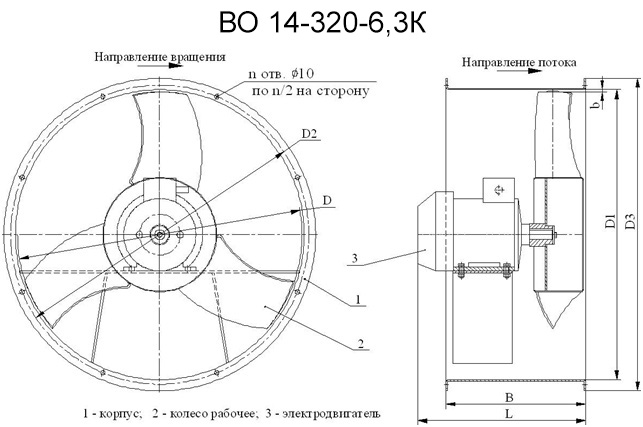

Основные размеры
|
№ вентилятора |
Тип электродвигателя |
D, мм |
D1, мм |
D2, мм |
D3, мм |
B, мм |
L, мм |
n |
b, мм |
|---|---|---|---|---|---|---|---|---|---|
|
6,3 |
АИР71В4 4АМ80А4 |
630 |
640 |
660 |
690 |
315 |
388 421 |
16 |
1,5…5 |
