Вентилятор ВО 14-320-8К применяется в системах вентиляции и воздушного отопления, производственных, общественных и жилых зданий, а так же для других санитарно-технических и производственных целей.
Служит для перемещения воздуха и других газовых смесей, агрессивность, которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой от –40°С до +40°С не содержащих пыли и других твердых примесей в количестве более 10 мг/м³, а так же липких веществ и волокнистых материалов
Полный перечень осевых вентагрегатов смотрите в разделе осевые вентиляторы
Техническая характеристика
| Типоразмер | Электродвигатель | Параметры в рабочей зоне | Масса, кг |
|||
|---|---|---|---|---|---|---|
| Типоразмер | Мощность, кВт |
Частота вращения, об/мин |
Производ., тыс.м³/час |
Полное давление, Па |
||
| ВО 14-320-8К | АИР80А6 | 0,75 | 1000 | 9,9-16,3 | 130-63 | 52 |
| АИР100S4 | 3,0 | 1500 | 14,9-26,5 | 300-154 | 110 | |

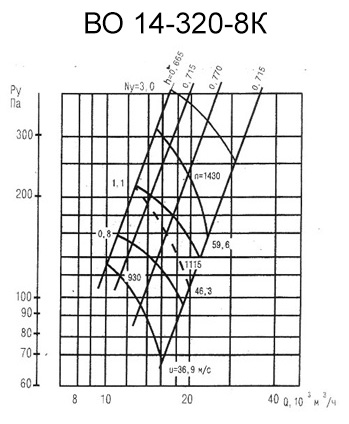

Аэродинамическая характеристика

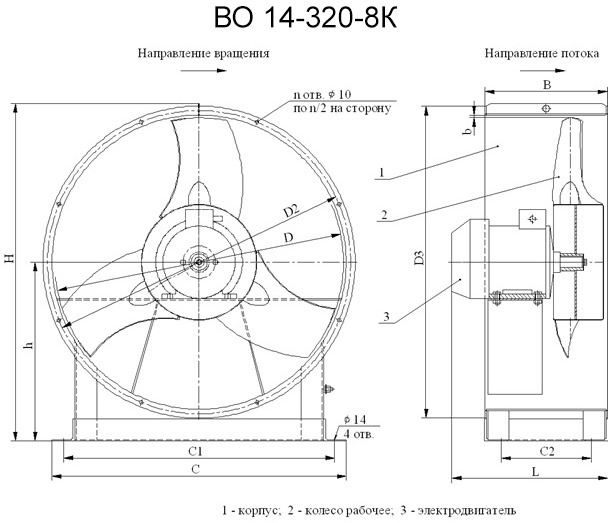

Основные размеры
| № вентиля-тора | Тип электродвигателя | D, мм | D1, мм | D2, мм | D3, мм | H, мм | C, мм | C1,мм | C2,мм | L, мм | B, мм | h, мм | b, мм | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВО 14-320-8К | АИР80А6 АИР100S4 |
800 | 815 | 840 | 865 | 937 | 816 | 750 | 250 | 392 432 | 335 | 496 | 1,5…7,5 | 32 |
