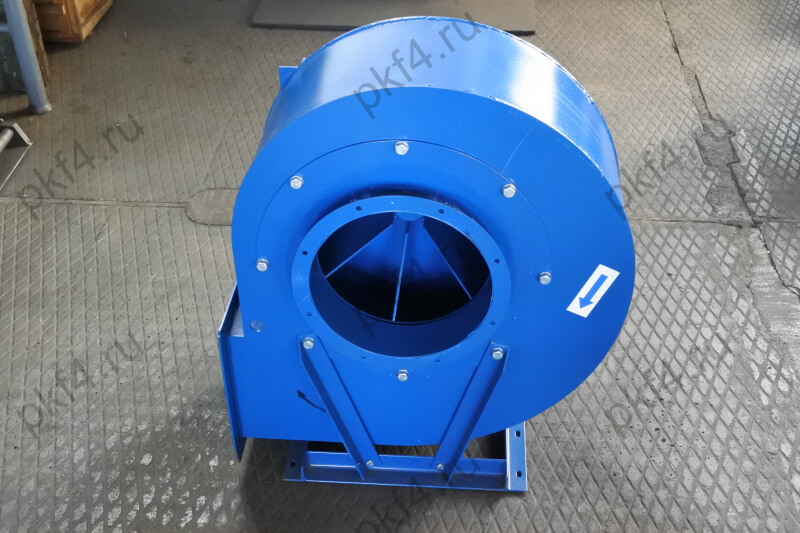

Вентиляторы пылевые

Описание

Вентиляторы пылевые предназначены для перемещения воздушных масс со значительным содержанием взвешенных твёрдых частиц.

Применение

Они эффективны в составе пылеочистного оборудования и в пневмотранспортных системах. Могут удалять из воздуха такие включения как:

• древесные и металлические опилки и стружки
• сварочный шлак и пыль от станков
• пылевые отходы строительной и химической промышленности
• взвеси и пылевые частицы, возникающие при транспортировке сельхозпродукции по пневмопроводам

Конструкция и принцип действия

Основные детали механизма:

• рабочее колесо с прямыми лопатками
• спиралевидный корпус – улитка
• входной патрубок
• электродвигатель
• станина.

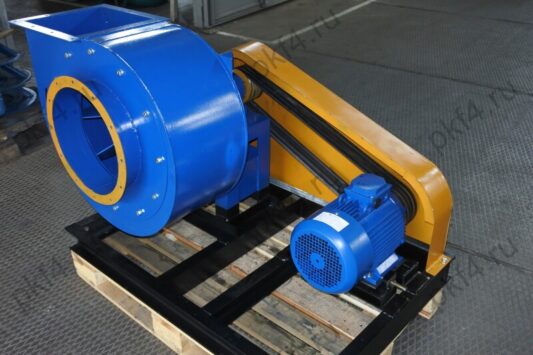

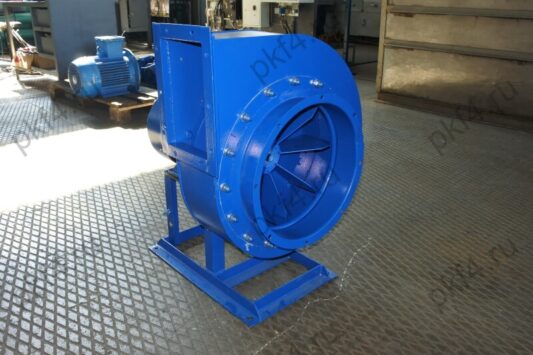

Двигатель крепится либо к станине, либо к корпусу непосредственно. Агрегат может быть выполнен с прямым приводом рабочего колеса (на валу электродвигателя) или непрямым (на валу ходовой части).

Они имеют, в основном, радиальную конструкцию. При вращении рабочего колеса его лопасти захватывают из входного патрубка запылённый воздух. Центробежная сила смещает воздушный поток к периферии корпуса и выталкивает его в выходной патрубок.

Пылевые вентиляторы центробежные типа ВЦП

В зависимости от исполнения, рассчитаны на работу со средами с разными свойствами:

1. Изготовленные из углеродистой стали предназначены для перемещения воздушных смесей без агрессивного содержимого
2. Способные перемещать газы с агрессивным составляющим, производятся из сплавов с повышенной коррозиеустойчивостью.

Могут иметь конструкцию как с односторонним, так и с двусторонним всасыванием.

Концентрация твёрдых примесей – не более 1 кг на кубический метр.

По направлению вращения рабочего колеса бывают левого и правого вращений. Направление вращения определяют наблюдением через входное отверстие. Если колесо вращается по часовой стрелке, то – правого вращения, иначе – левого.

Агрегат центробежного типа обладает простой и надёжной конструкцией и рассчитан на длительную эксплуатацию.
