Назначение:
- Удаление древесных стружек и опилок;
- Отсос металлической пыли от станков;
- Системы пневмотранспорта зерна и при производстве круп;
- Удаление пыли и шлаков при сварочном производстве;
- Другие производственные и санитарно — технические цели.
Общие сведения:
- Среднего давления
- Одностороннего всасывания
- Корпус спиральный, поворотный
- Радиальные лопатки
- Количество лопаток — 8
- Направление вращения — правое и левое
Варианты изготовления:
- Пылевые из углеродистой стали, ТУ 4861-009-11865045-00;
- Пылевые коррозионностойкие из нержавеющей стали ТУ 4861-009-11865045-00;
- Пылевые коррозионностойкие из титановых сплавов.
Условия эксплуатации:
Температура окружающей среды от минус 40°С до плюс 40°С (плюс 45°С для вентиляторов тропического исполнения).
Умеренный климат, 2-я и 3-я категории размещения.
При защите двигателя от атмосферных воздействий допускается использование вентилятора по 1-й категории размещения.

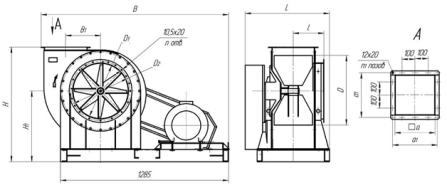

Габаритные и присоединительные размеры
|
ВР120-45 |
D |
D1 |
D2 |
B |
B1 |
l |
L |
H |
H1 |
a |
a1 |
n |
n1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
№ 5 |
500 |
405 |
435 |
1432 |
250 |
250 |
650 |
822,5 |
500 |
300 |
342 |
10 |
14 |
|
№ 6,3 |
630 |
505 |
535 |
1740 |
315 |
290 |
760 |
1020 |
530 |
380 |
420 |
10 |
16 |
|
№ 8 |
800 |
636 |
665 |
2200 |
400 |
350 |
985 |
1312 |
810 |
480 |
524 |
12 |
20 |
|
ВР 120-45 |
Двигатель |
Частота вращения |
Параметры в рабочей зоне |
Масса, |
||
|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность, |
Производительность, |
Полное |
|||
|
№ 5 |
АИРМ112М4 |
5,5 |
1760 |
2,8-7,2 |
1400-1100 |
210 |
|
АДМ132S4 |
7,5 |
1990 |
3,2-8,1 |
1800-1400 |
220 |
|
|
АДМ132S4 |
7,5 |
2230 |
3,6-7,6 |
2300-1950 |
220 |
|
|
АДМ132M4 |
11 |
2230 |
3,6-9,2 |
2300-1750 |
220 |
|
|
АДМ132M4 |
11 |
2500 |
4,0-9,0 |
2850-2350 |
220 |
|
|
АИР160S4 |
15 |
2500 |
4,0-10,2 |
2850-2200 |
290 |
|
|
№ 6,3 |
АДМ132S4 |
7,5 |
1425 |
4,6-11,5 |
1500-1150 |
310 |
|
АДМ132M4 |
11 |
1685 |
5,4-13,0 |
2000-1530 |
375 |
|
|
АИР160S4 |
15 |
2000 |
6,4-10,0 |
2850-2700 |
395 |
|
|
АИР160М4 |
18,5 |
2000 |
6,4-13,5 |
2850-2400 |
395 |
|
|
A180S4 |
22 |
2000 |
6,4-16,0 |
2850-2200 |
410 |
|
|
№ 8 |
A180S4 |
22 |
1430 |
9,5-16,5 |
2430-2180 |
700 |
|
A180M4 |
30 |
1430 |
9,5-24,0 |
2430-1900 |
760 |
|
|
A200M4 |
37 |
1600 |
10,5-24,5 |
3050-2500 |
825 |
|
|
A200L4 |
45 |
1600 |
10,5-27,0 |
3050-2400 |
855 |
|
|
A200L4 |
45 |
1695 |
11,0-27,5 |
3400-2700 |
860 |
|
