На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-2,5-1 (с диаметром рабочего колеса 250 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
{loadposition ventilyator-srednego-davleniya-c-14-46-2-5-1}
Характеристики
|
Типоразмер |
D/Dн |
Двигатель |
Частота вращения |
Параметры в рабочей зоне |
Масса, |
||
|---|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность, |
Производительность, |
Полное давление, |
||||
|
Ц14-46-2,5 |
1,0 |
АИр63В4 |
0,37 |
1320 |
0,97-1,42 |
370-440 |
30 |
АИр71А4 |
0,55 |
1357 |
1,42-2,08 |
450-460 |
36,5 |
||
АИр80В2 |
2,2 |
2850 |
2,00-2,55 |
1700-1900 |
40,5 |
||
АИр90L2 |
3,0 |
2,55-3,40 |
1900-2000 |
46,0 |
|||
АИр100S2 |
4,0 |
3,40-4,30 |
2000-1970 |
56,5 |
|||
АИр100L2 |
5,5 |
4,30-4,45 |
1970-1960 |
56,5 |
|||
|
Ц14-46-2,5а |
1,0 |
АИр63В4 |
0,37 |
1320 |
0,97-1,42 |
370-440 |
30 |
АИр71А4 |
0,55 |
1357 |
1,42-2,08 |
450-460 |
36,5 |
||
АИр80В2 |
2,2 |
2850 |
2,00-2,55 |
1700-1900 |
40,5 |
||
АИр90L2 |
3,0 |
2,55-3,40 |
1900-2000 |
46,0 |
|||
АИр100S2 |
4,0 |
3,40-4,30 |
2000-1970 |
56,5 |
|||
АИр100L2 |
5,5 |
4,30-4,45 |
1970-1960 |
56,5 |
|||
|
Ц14-46-2,5к |
1,0 |
АИр63В4 |
0,37 |
1320 |
0,97-1,42 |
370-440 |
30 |
АИр71А4 |
0,55 |
1357 |
1,42-2,08 |
450-460 |
36,5 |
||
АИр80В2 |
2,2 |
2850 |
2,00-2,55 |
1700-1900 |
40,5 |
||
АИр90L2 |
3,0 |
2,55-3,40 |
1900-2000 |
46,0 |
|||
АИр100S2 |
4,0 |
3,40-4,30 |
2000-1970 |
56,5 |
|||
АИр100L2 |
5,5 |
4,30-4,45 |
1970-1960 |
56,5 |
|||
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

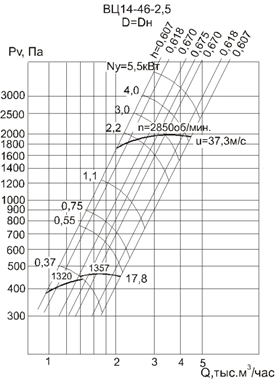

Аэродинамическая характеристика
Габаритные и присоединительные размеры
|
Типоразмер |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
D |
D1 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
c |
c1 |
c2 |
c3 |
d |
d1 |
d2 |
n |
n1 |
n2 |
n3 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ц14-46-2,5 |
465 |
170 |
500 |
160 |
445 |
185 |
270 |
290 |
100 |
100 |
100 |
175 |
180 |
200 |
210 |
400 |
251 |
125 |
68 |
7 |
7 |
10 |
8 |
8 |
1 |
1 |
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное |
D/Dн |
Частота вращения рабочего колеса |
Суммарный уровень звуковой мощности, |
|---|---|---|---|
|
Ц14-46-2,5 |
0,95 |
1350 2850 |
81 101 |
|
1,0 |
1400 2800 |
83 103 |
|
|
1,05 |
1400 2800 |
85 105 |
