На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-3,15-1 (с диаметром рабочего колеса 315 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное
давление,
Па
|
|---|
Ц14-46-3.15-1
|
1,0
|
АИр71В6
|
0,55
|
915
|
1,34-2,95
|
305-410
|
43,0
|
АИр80А6
|
0,75
|
920
|
2,95-3,35
|
410-355
|
46,0
|
АИр80А4
|
1,1
|
1395
|
2,05-2,75
|
730-810
|
46,0
|
АИр80В4
|
1,5
|
2,75-3,80
|
810-860
|
48,0
|
АИр90L4
|
2,2
|
3,80-4,80
|
860-875
|
53,0
|
Ц14-46-3.15-1а
|
1,0
|
АИр71В6
|
0,55
|
915
|
1,34-2,95
|
305-410
|
43,0
|
АИр80А6
|
0,75
|
920
|
2,95-3,35
|
410-355
|
46,0
|
АИр80А4
|
1,1
|
1395
|
2,05-2,75
|
730-810
|
46,0
|
АИр80В4
|
1,5
|
2,75-3,80
|
810-860
|
48,0
|
АИр90L4
|
2,2
|
3,80-4,80
|
860-875
|
53,0
|
Ц14-46-3.15-1к
|
1,0
|
АИр71В6
|
0,55
|
915
|
1,34-2,95
|
305-410
|
43,0
|
АИр80А6
|
0,75
|
920
|
2,95-3,35
|
410-355
|
46,0
|
АИр80А4
|
1,1
|
1395
|
2,05-2,75
|
730-810
|
46,0
|
АИр80В4
|
1,5
|
2,75-3,80
|
810-860
|
48,0
|
АИр90L4
|
2,2
|
3,80-4,80
|
860-875
|
53,0
|
Полный перечень моделей вентиляторов данного типа смотрите в разделе радиальные вентиляторы
Аэродинамическая характеристика
|

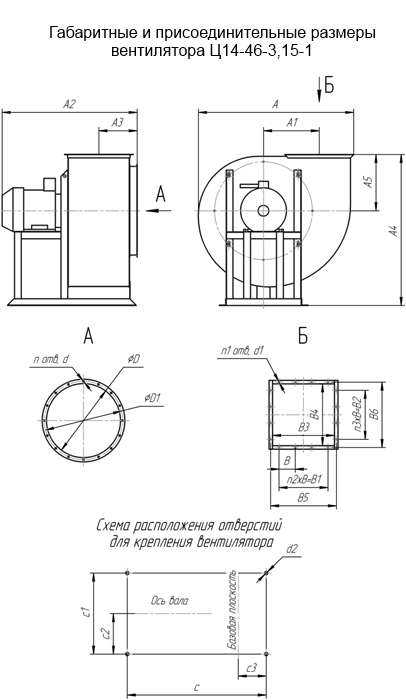

Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-3,15
|
600
|
205
|
560
|
180
|
610
|
230
|
325
|
345
|
90
|
180
|
180
|
230
|
215
|
255
|
240
|
470
|
258
|
129
|
115
|
7
|
7
|
14
|
8
|
12
|
2
|
2
|
|---|
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего колеса
об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-3,15
|
0,95
|
915
1395
|
81
90
|
|
1,0
|
915
1395
|
83
103
|
|
1,05
|
915
1410
|
85
94
|
