На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-4-1 (с диаметром рабочего колеса 400 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное давление,
Па
|
|---|
Ц14-46-4-1
|
1,0
|
АИр80В6
|
1,1
|
920
|
2,65-3,60
|
506-580
|
71,0
|
АИр90L6
|
1,5
|
925
|
3,60-4,45
|
585-635
|
76,0
|
АИр100L6
|
2,2
|
945
|
4,45-6,60
|
655-648
|
87,5
|
АИр100L4
|
4,0
|
1410
|
4,17-5,66
|
1230-1400
|
87,5
|
АИр112M4
|
5,5
|
1430
|
5,66-7,63
|
1425-1545
|
105,0
|
АИр132S4
|
7,5
|
1440
|
7,63-10,30
|
1565-1530
|
128,0
|
Ц14-46-4-1а
|
1,0
|
АИр80В6
|
1,1
|
920
|
2,65-3,60
|
506-580
|
71,0
|
АИр90L6
|
1,5
|
925
|
3,60-4,45
|
585-635
|
76,0
|
АИр100L6
|
2,2
|
945
|
4,45-6,60
|
655-648
|
87,5
|
АИр100L4
|
4,0
|
1410
|
4,17-5,66
|
1230-1400
|
87,5
|
АИр112M4
|
5,5
|
1430
|
5,66-7,63
|
1425-1545
|
105,0
|
АИр132S4
|
7,5
|
1440
|
7,63-10,30
|
1565-1530
|
128,0
|
Ц14-46-4-1к
|
1,0
|
АИр80В6
|
1,1
|
920
|
2,65-3,60
|
506-580
|
71,0
|
АИр90L6
|
1,5
|
925
|
3,60-4,45
|
585-635
|
76,0
|
АИр100L6
|
2,2
|
945
|
4,45-6,60
|
655-648
|
87,5
|
АИр100L4
|
4,0
|
1410
|
4,17-5,66
|
1230-1400
|
87,5
|
АИр112M4
|
5,5
|
1430
|
5,66-7,63
|
1425-1545
|
105,0
|
АИр132S4
|
7,5
|
1440
|
7,63-10,30
|
1565-1530
|
128,0
|
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

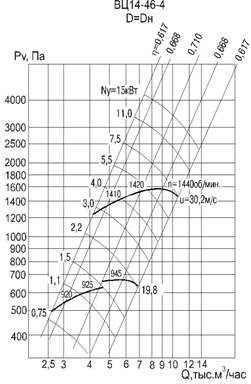

Аэродинамическая характеристика
|

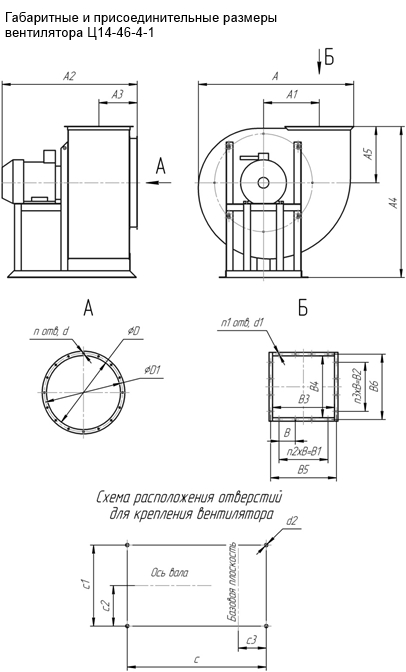

Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
|---|
|
Ц14-46-4
|
750
|
270
|
770
|
220
|
780
|
285
|
430
|
450
|
100
|
200
|
200
|
280
|
287
|
305
|
310
|
|---|
|
Типоразмер
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-4
|
540
|
322
|
166
|
150
|
7
|
7
|
16
|
8
|
12
|
2
|
2
|
|---|
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего колеса
об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-4
|
0,95
|
920
1410
|
88
97
|
|
1,0
|
920
1410
|
90
98
|
|
1,05
|
920
1410
|
92
99
|
