На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-5-1 (с диаметром рабочего колеса 500 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м³/час
|
Полное давление,
Па
|
|---|
Ц14-46-5-1
|
1,0
|
АИр112MВ6
|
4,0
|
950
|
6,60-8,80
|
940-1050
|
129
|
АИр132S6
|
5,5
|
960
|
8,80-11,5
|
1070-1120
|
150
|
АИр132M6
|
7,5
|
970
|
11,5-14,0
|
1140-1150
|
166
|
АИр160S6
|
11,0
|
11,5-14,0
|
1140-1150
|
207
|
АИр132M4
|
11,0
|
1450
|
9,40-11,0
|
2200-2380
|
176
|
АИр160S4
|
15,0
|
1460
|
11,0-14,5
|
2380-2500
|
218
|
АИр160M4
|
18,5
|
14,5-17,0
|
2500-2540
|
243
|
АИр180S4
|
22,0
|
17,0-19,0
|
2560-2580
|
286
|
АИр180M4
|
30,0
|
1470
|
19,0-21,1
|
2580-2660
|
278
|
Ц14-46-5-1а
|
1,0
|
АИр112MВ6
|
4,0
|
950
|
6,60-8,80
|
940-1050
|
129
|
АИр132S6
|
5,5
|
960
|
8,80-11,5
|
1070-1120
|
150
|
АИр132M6
|
7,5
|
970
|
11,5-14,0
|
1140-1150
|
166
|
АИр160S6
|
11,0
|
11,5-14,0
|
1140-1150
|
207
|
АИр132M4
|
11,0
|
1450
|
9,40-11,0
|
2200-2380
|
176
|
АИр160S4
|
15,0
|
1460
|
11,0-14,5
|
2380-2500
|
218
|
АИр160M4
|
18,5
|
14,5-17,0
|
2500-2540
|
243
|
АИр180S4
|
22,0
|
17,0-19,0
|
2560-2580
|
286
|
АИр180M4
|
30,0
|
1470
|
19,0-21,1
|
2580-2660
|
278
|
Ц14-46-5-1к
|
1,0
|
АИр112MВ6
|
4,0
|
950
|
6,60-8,80
|
940-1050
|
129
|
АИр132S6
|
5,5
|
960
|
8,80-11,5
|
1070-1120
|
150
|
АИр132M6
|
7,5
|
970
|
11,5-14,0
|
1140-1150
|
166
|
АИр160S6
|
11,0
|
11,5-14,0
|
1140-1150
|
207
|
АИр132M4
|
11,0
|
1450
|
9,40-11,0
|
2200-2380
|
176
|
АИр160S4
|
15,0
|
1460
|
11,0-14,5
|
2380-2500
|
218
|
АИр160M4
|
18,5
|
14,5-17,0
|
2500-2540
|
243
|
АИр180S4
|
22,0
|
17,0-19,0
|
2560-2580
|
286
|
АИр180M4
|
30,0
|
1470
|
19,0-21,1
|
2580-2660
|
278
|
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

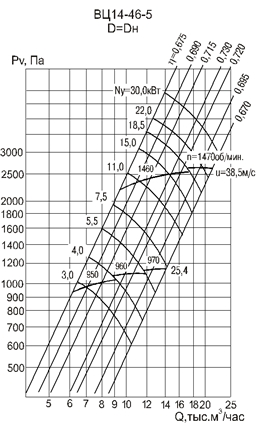

Аэродинамическая характеристика
|
Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
|---|
|
Ц14-46-5
|
910
|
320
|
950
|
250
|
910
|
330
|
510
|
530
|
100
|
300
|
300
|
360
|
360
|
385
|
385
|
|---|
|
Типоразмер
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-5
|
700
|
372
|
186
|
200
|
7
|
7
|
16
|
16
|
16
|
3
|
3
|
|---|

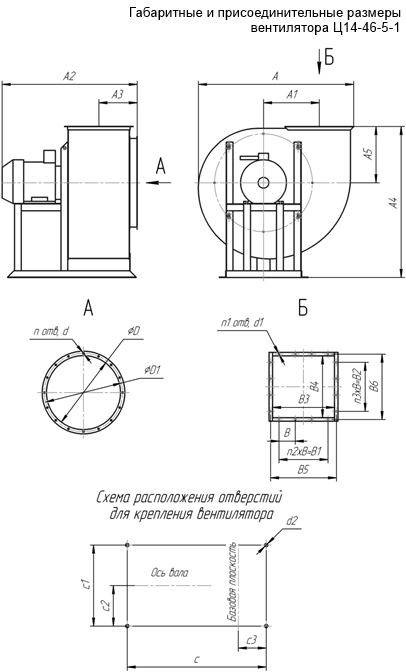

Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения рабочего
колеса об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-5
|
0,95
|
950
1410
|
94
105
|
|
1,0
|
950
1410
|
96
106
|
|
1,05
|
950
1410
|
98
108
|
