На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-6,3-1 (с диаметром рабочего колеса 630 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер
|
D/Dн
|
Двигатель
|
Частота
вращения
рабочего
колеса,
об/мин
|
Параметры в рабочей зоне
|
Масса,
не более, кг
|
|---|
|
Типоразмер
|
Мощность,
кВт
|
Производительность,
тыс. м3/час
|
Полное давление,
Па
|
|---|
Ц14-46-6,3-1
|
1,0
|
АИр132M8
|
5,5
|
715
|
8,2-14,00
|
850-960
|
214
|
АИр160S8
|
7,5
|
730
|
14,0-17,5
|
980-1020
|
256
|
АИр160M8
|
11,0
|
17,5-21,3
|
1020-1035
|
281
|
АИр160S6
|
11,0
|
970
|
12,7-16,0
|
1540-1700
|
268
|
АИр160M6
|
15,0
|
16,0-21,0
|
1700-1790
|
293
|
АИр180M6
|
18,5
|
975
|
21,0-25,0
|
1800-1820
|
328
|
АИр200M6
|
22,0
|
25,0-28,5
|
1820-1840
|
403
|
Ц14-46-6,3-1а
|
1,0
|
АИр132M8
|
5,5
|
715
|
8,2-14,00
|
850-960
|
214
|
АИр160S8
|
7,5
|
730
|
14,0-17,5
|
980-1020
|
256
|
АИр160M8
|
11,0
|
17,5-21,3
|
1020-1035
|
281
|
АИр160S6
|
11,0
|
970
|
12,7-16,0
|
1540-1700
|
268
|
АИр160M6
|
15,0
|
16,0-21,0
|
1700-1790
|
293
|
АИр180M6
|
18,5
|
975
|
21,0-25,0
|
1800-1820
|
328
|
АИр200M6
|
22,0
|
25,0-28,5
|
1820-1840
|
403
|
Ц14-46-6,3-1к
|
1,0
|
АИр132M8
|
5,5
|
715
|
8,2-14,00
|
850-960
|
214
|
АИр160S8
|
7,5
|
730
|
14,0-17,5
|
980-1020
|
256
|
АИр160M8
|
11,0
|
17,5-21,3
|
1020-1035
|
281
|
АИр160S6
|
11,0
|
970
|
12,7-16,0
|
1540-1700
|
268
|
АИр160M6
|
15,0
|
16,0-21,0
|
1700-1790
|
293
|
АИр180M6
|
18,5
|
975
|
21,0-25,0
|
1800-1820
|
328
|
АИр200M6
|
22,0
|
25,0-28,5
|
1820-1840
|
403
|
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

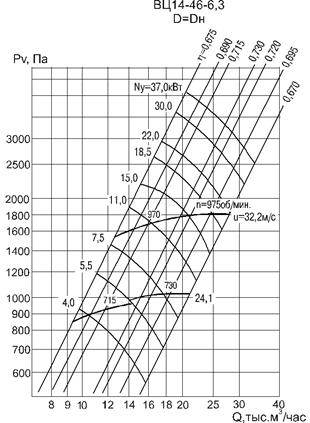

Аэродинамическая характеристика
|

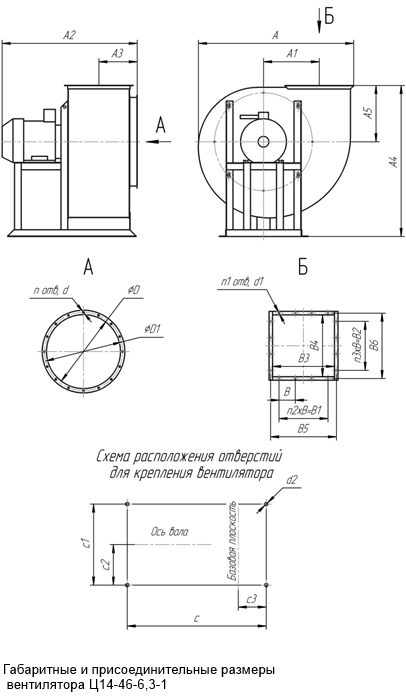

Типоразмер
|
A
|
A1
|
A2
|
A3
|
A4
|
A5
|
D
|
D1
|
B
|
B1
|
B2
|
B3
|
B4
|
B5
|
B6
|
|---|
|
Ц14-46-6,3
|
1130
|
400
|
1150
|
285
|
1190
|
410
|
640
|
660
|
100
|
400
|
400
|
460
|
430
|
485
|
455
|
|---|
|
Типоразмер
|
c
|
c1
|
c2
|
c3
|
d
|
d1
|
d2
|
n
|
n1
|
n2
|
n3
|
|---|
|
Ц14-46-6,3
|
1000
|
456
|
228
|
190
|
7
|
7
|
18
|
16
|
20
|
4
|
4
|
|---|
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное
обозначение
|
D/Dн
|
Частота вращения
рабочего колеса об/мин
|
Суммарный уровень звуковой мощности,
дБ, не более
|
|---|
|
Ц14-46-6,3
|
0,95
|
750
920
|
94
106
|
|
1,0
|
750
920
|
98
108
|
|
1,05
|
750
920
|
98
110
|
