На данной странице представлены технические характеристики для модели центробежного вентилятора среднего давления Ц14-46-8-1 (с диаметром рабочего колеса 800 мм) Первого исполнения, это обозначает, что рабочее колесо установлено на вал электродвигателя. Рабочее колесо состоит из 32-х загнутых вперёд лопаток по форме напоминает белечье колесо.
Характеристики
|
Типоразмер |
D/Dн |
Двигатель |
Частота |
Параметры в рабочей зоне |
Масса, |
||
|---|---|---|---|---|---|---|---|
|
Типоразмер |
Мощность, |
Производительность, |
Полное давление, |
||||
|
Ц14-46-8-1 |
1,0 |
АИр180M8 |
15,0 |
730 |
19,3-24,5 |
1330-1480 |
398 |
АИр200M8 |
18,5 |
24,5-28,2 |
1480-1510 |
473 |
|||
АИр200L8 |
22,0 |
28,2-33,0 |
1510-1590 |
513 |
|||
АИр225M8 |
30,0 |
735 |
33,0-41,5 |
1620-1650 |
558 |
||
АИр225M6 |
37,0 |
980 |
26,0-32,0 |
2400-2600 |
589 |
||
АИр250S6 |
45,0 |
985 |
32,0-38,0 |
2600-2750 |
724 |
||
|
Ц14-46-8-1а |
1,0 |
АИр180M8 |
15,0 |
730 |
19,3-24,5 |
1330-1480 |
398 |
АИр200M8 |
18,5 |
24,5-28,2 |
1480-1510 |
473 |
|||
АИр200L8 |
22,0 |
28,2-33,0 |
1510-1590 |
513 |
|||
АИр225M8 |
30,0 |
735 |
33,0-41,5 |
1620-1650 |
558 |
||
АИр225M6 |
37,0 |
980 |
26,0-32,0 |
2400-2600 |
589 |
||
АИр250S6 |
45,0 |
985 |
32,0-38,0 |
2600-2750 |
724 |
||
|
Ц14-46-8-1а |
1,0 |
АИр180M8 |
15,0 |
730 |
19,3-24,5 |
1330-1480 |
398 |
АИр200M8 |
18,5 |
24,5-28,2 |
1480-1510 |
473 |
|||
АИр200L8 |
22,0 |
28,2-33,0 |
1510-1590 |
513 |
|||
АИр225M8 |
30,0 |
735 |
33,0-41,5 |
1620-1650 |
558 |
||
АИр225M6 |
37,0 |
980 |
26,0-32,0 |
2400-2600 |
589 |
||
АИр250S6 |
45,0 |
985 |
32,0-38,0 |
2600-2750 |
724 |
||
Полный перечень моделей данного типа смотрите в разделе радиальные вентиляторы

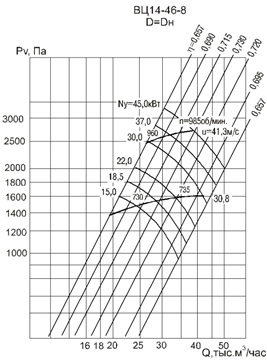

Аэродинамическая характеристика
|

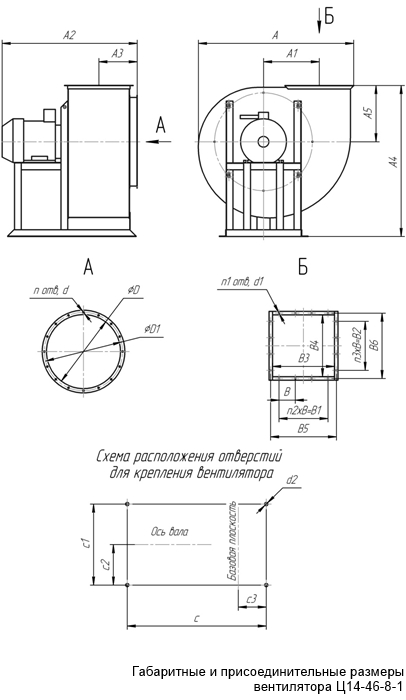

Типоразмер |
A |
A1 |
A2 |
A3 |
A4 |
A5 |
D |
D1 |
B |
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ц14-46-8 |
1435 |
515 |
1480 |
355 |
1455 |
520 |
810 |
830 |
150 |
450 |
450 |
570 |
570 |
600 |
600 |
|
Типоразмер |
c |
c1 |
c2 |
c3 |
d |
d1 |
d2 |
n |
n1 |
n2 |
n3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Ц14-46-8 |
1270 |
630 |
315 |
285 |
10 |
10 |
18 |
16 |
16 |
3 |
3 |
Для агрегатов левого вращения, кожух и колесо выполняются в зеркальном отражении. Для других положений кожуха, размеры А, А1, А5 сохраняются, но поворачиваются в соответствии с его положением.
Шумовые характеристики, измеренные в зоне нагнетания, должны соответствовать приведенным в таблице:
|
Условное |
D/Dн |
Частота вращения рабочего колеса |
Суммарный уровень звуковой мощности, |
|---|---|---|---|
|
Ц14-46-8 |
0,95 |
730 |
107 |
|
1,0 |
730 |
105 |
|
|
1,05 |
730 |
109 |
