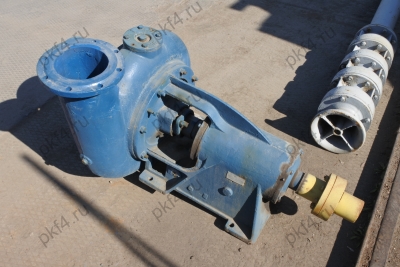

Насос ФГ 450/22,5

Насос ФГ 450/22,5
4.5 5 2 Product
Цена по запросу

+

Центробежные насосы ФГ 450/22,5 являются гидравлическими агрегатами, предназначенными для перекачивания сточных, фекальных и прочих жидкостей со схожими характеристиками, уровень кислотности которых не ниже 6 и менее 8 (pH).

Нет в наличии

Характеристики рабочей среды для насосов ФГ 450/22,5 :

  • Максимальная плотность – 1050 кг/м³;
  • Объемная доля абразивных частиц – до 1%;
  • Допустимая температура жидкости – до +100°C.

Фекальные насосы ФГ 450/22,5 центробежного типа могут иметь взрывозащищенное исполнение для применения в помещениях всех категорий взрывобезопасности, за исключением В-1.

Технические параметры

  • Частота вращения: 960 об./мин;
  • Диаметр роторного колеса: 435 мм;
  • Напор: 22,5 м (оптимальный режим), 18-28,5 м (рабочая зона);
  • Подача: 405 м³/час (оптимальный режим), 238-682 м³/час (рабочий интервал);
  • Диаметр проходного проточного тракта: от 118 мм;
  • Мощность электродвигателя: 75 кВт;
  • Наработка на отказ (средний показатель): 6000 ч.

Допускаются отклонения от вышеуказанных величин в большую (до 5%) и меньшую (до 3%) сторону.

Насосы ФГ 450/22,5 могут работать в последовательно соединенной паре, с одинаковыми параметрами. При этом подпор на входе первого насосного агрегата ФГ не должен превышать 10 м.

Уровень производимого насосом ФГ 450/22,5 шума может превышать шумность электродвигателя до 3 дБ по ГОСТ 16372-70. Степень вибрации агрегата в рабочем режиме регламентирована нормами СН 245-71.

По истечению срока средней наработки на отказ насоса ФГ 450/22,5 допустимо снижение напора до 12% от исходного параметра.

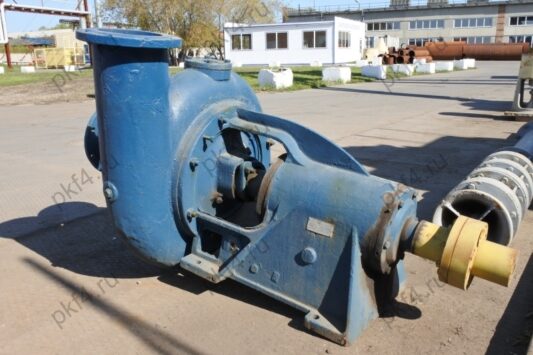

Насос ФГ 450/22,5

Состав, комплектность насоса ФГ 450/22,5

Составные части насосного агрегата ФГ 450/22,5: электродвигатель, насос, фундаментная плита, муфта с ограждением. Также в комплект поставки входит упругий элемент муфты, манометр и мановакуумметр (класс 1,5), 3-ходовой кран, гаечный ключ, паспорт и сопроводительная документация.

Устройство, принцип работы

Фекальный центробежный насос ФГ 450/22,5 – лопастной, горизонтальный, консольный агрегат с прямым приводом от электромотора через упругую муфту.

Насосы ФГ 450/22,5 действуют по принципу преобразования вращательной энергии ротора в гидравлическую энергию перемещающейся жидкости.

Опорную функцию выполняет кронштейн, к фланцу которого монтируется корпус. Напорные патрубки насоса ФГ 450/22,5 могут быть развернуты в любую из сторон (до 90 градусов).

На всасывающем патрубке и корпусе предусмотрены люки с крышками, что облегчает осмотр, очистку проточных каналов.

Рабочее колесо крепится на вал и фиксируется гайкой. Опорой ротора служат подшипниковые узлы, расположенные в центральной расточке кронштейна. Смазка подшипников осуществляется густым смазочным материалом 1-13, номера применяемых подшипников – 2318 (передняя опора), 318 (задняя опора).

Сальниковая набивка, обеспечивающая уплотнение вала, состоит из комплекта хлопчатобумажных колец (шнур по ГОСТ 5152-66). Для защиты вала от износа конструктивно предусмотрена втулка.

Для промывки и охлаждения сальника, обеспечения гидравлического затвора при работе насоса ФГ 450/22,5 к сальнику подводится техническая вода. Давление затворной жидкости должно превышать давление в напорном отводе на 0,03-0,05 мПа.
