Насос Х80-50-160Д-С

Для ознакомления доступна инструкция по эксплуатации насосов Х80-50-160Д-С

Электрический центробежный насос Х80-50-160Д-С предназначается для перекачивания нейтральных и химически активных жидких сред плотностью до 1850 кг/м^³и сред с твердыми включениями объемной долей не выше 0,1%, размерностью частиц – до 0,2 мм. Допустимая кинематическая вязкость жидкости, предназначенной для перекачивания насосом Х80-50-160Д-С, составляет 0,00003 м²/с.

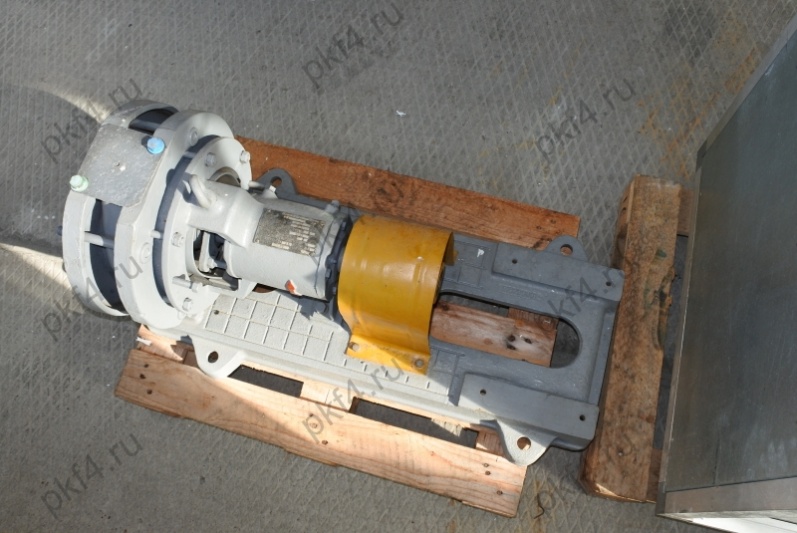

Насосный агрегат данной модификации состоит из:

• Насоса;
• Электропривода;
• Рамы/Фундаментной плиты;
• Щитка ограждения;
• Муфты.

Насосы Х80-50-160Д-С отличаются проточной частью из хромистого чугуна ЧХ28 и могут эксплуатироваться в диапазоне температур перекачиваемой жидкости от 0 до +90°C.

Климатическое исполнение/категория размещения – УХЛ4.

Конструктивные особенности

Центробежные химические насосы Х80-50-160Д-С являются одноступенчатыми агрегатами с рабочим колесом закрытого типа. Перекачиваемая жидкость подается к насосу горизонтально, отвод осуществляется вверх.

Основные конструктивные части насоса Х80-50-160Д-С: привод, проточная часть, уплотнительный узел.

Приводная часть

Привод насоса Х80-50-160Д-С обеспечивает размещение рабочего колеса и передает крутящий момент. Привод включает электродвигатель, кронштейн, вал с опорами для подшипников, передающую соединительную муфту с упругими элементами.

Для смазки подшипников, используемых в насосных агрегатах Х80-50-160Д-С, применяется жировая смазка 1-13 (ОСТ 3801145-80), либо аналогичная, не ниже качеством.

Соединительная муфта имеет проставок, дающий возможность ремонтировать насос без его отсоединения от двигателя и трубопроводов.

Проточная часть

Проточная часть насоса Х80-50-160Д-С состоит из рабочего колеса, корпусов насоса и сальника (являющегося одновременно крышкой корпуса). Проточная часть служит для приема рабочей жидкости и обеспечивает преобразование кинетической энергии движения жидкой среды в давление.

Рабочее колесо насоса Х80-50-160Д-С передает механическую энергию электропривода перекачиваемому жидкому потоку. Оно состоит из двух соединенных лопастями дисков. В передней части рабочего колеса расположено входное отверстие, подводящее жидкость к лопаткам.

Уплотнение

Уплотняющие пояски корпуса и рабочего колеса насоса Х80-50-160Д-С, наряду с корпусом сальника, образуют уплотнение, обеспечивающее уменьшение перетекания жидкости между областями давлений. Рабочее колесо закрепляется на валу гайкой с правой резьбой.

Уплотняющий узел предотвращает вытекание жидкости по валу из прочной части.

Корпус насоса Х80-50-160Д-С может иметь фланцы или приварные лапы. При фланцевом исполнении на одном из креплений также предусматриваются лапы для крепления к сварной раме или фундаментной плите.
