Насос К-60М

Насос К-60М
5 5 1 Product
48 380,00 руб за единицу

+

Для того чтобы получить технико-коммерческое предложение с указанием цены, наличия и срока поставки заполните опросный лист (все поля которые Вам известны) и наш специалист подберёт насос К-60М и вышлет ТКП.

Насос К-60М – перекачивающий жидкость агрегат консольной центробежной горизонтальной конструкции.

Цена: 48380р.

Для ознакомления доступна инструкция по эксплуатации насосов К-60М.

Назначение

Насос К-60М предназначается для перекачки воды (не морской) со следующими параметрами:

  • химическая активность (рН) – 6-8;
  • температура – до 80˚С;
  • механические примеси (максимальные параметры):
    • содержание (по массе) – 0,3%;
    • размеры – 1 мм.

Допускается присутствие в перекачиваемой жидкости твёрдых частиц величиной до 5 мм при условии их доли в общем содержании не выше 20%.

Насосы К-60М нельзя использовать в условиях возможности возникновения взрыва или пожара.

Технические данные

  • Производительность – 60 м³/час.
  • Напор – 20 м.
  • Скорость вращения вала насоса – 1450 обор/мин.
  • Потребляемая насосом мощность – 5 кВт.
  • Минимальный КПД насоса К-60М – 62%.
  • Кавитационный запас (максимально допускаемый) – 5 м.
  • Внешние габариты (Д×Ш×В) – 1120×408×575 мм.
  • Масса: насоса – 66 кг, с двигателем 2ВР132-4 – 212 кг, с 4А132У4 – 163 кг, с АИРМ132S4 – 161 кг.

Электродвигатель АИРМ132S4 имеет мощность 7,5 кВт и напряжение питания 330/660 В.

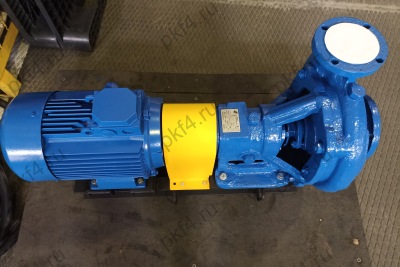

Насос К-60М

Устройство насоса К-60М и принцип его работы

Основные компоненты насоса К-60М – корпус с напорным, его крышка с входным патрубками и рабочее колесо.

Описание деталей и их назначения

  • Корпус насоса – это отливка из чугуна с внутренней полостью, закрепляемая на фланце опорного кронштейна. Полость в К-60М имеет форму спирального отвода, оканчивающегося напорным патрубком. Патрубок располагается на плоскости оси вращения колеса и направлен вертикально. Он может быть повёрнут с шагом 90˚. Корпус имеет 2 отверстия, закрываемые пробками. Верхнее предназначено для освобождения полости корпуса от воздуха при его заполнении на стадии всасывания. Нижнее служит для осушения полости при постановке насоса К-60М на длительный перерыв.
  • Патрубок входной находится в крышке корпуса на оси вала и направлен горизонтально.
  • Рабочее колесо насоса К-60М – закрытое, с односторонним входом. Жидкость подаётся по оси колеса. Электродвигатель передаёт вращающий момент ротору посредством муфтового соединения. Подшипниковая пара вала запрессована в кронштейн и смазывается Литолом-24. Ротор вращается влево (наблюдение со стороны двигателя).
