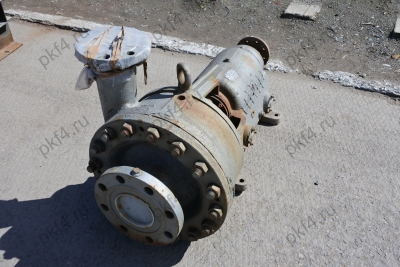

Насосы НКу-140М – центробежные агрегаты с электродвигателем, предназначенные для создания принудительной циркуляции жидкой среды в котлах-утилизаторах змеевикового типа. Применяются насосы НКу в различных сферах – химической, пищевой, текстильной, нефтяной.
Для ознакомления доступна инструкция по эксплуатации насосов НКу.
Технические характеристики насосов НКу-140М
- Напор: 49 м;
- Подача: 140 м³/час;
- Мощность агрегата: 30,8 кВт;
- Входное давление: до 4,6 МПа;
- Скорость вращения: 1450 об./мин;
- Интенсивность внешней утечки: от 2-10 л/час;
- t перекачиваемой среды: до +255°C.
Устройство, принцип действия
Агрегаты электронасосные центробежные типа НКу сконструированы на единой фундаментной раме, являющейся базой для крепления основных частей – насосной части и привода. Передача вращающего момента от электродвигателя к ротору насоса НКу производится через муфту, огражденную защитным щитком.
Приводная часть насоса НКу включает опорный кронштейн с закрепленным на нём насосным валом. Подшипники, фиксирующие вращающийся элемент, закрыты крышками.
Проточная часть насоса НКу имеет спиралевидный корпус, рабочее колесо и всасывающий патрубок. Корпус закреплен на опорном фланце. Ротор установлен на конец вала.
Насосы НКу поставляются с вертикальным напорным патрубком с резьбой под манометр (заглушенной пробкой). Всасывающий патрубок закреплен на спиральном корпусе и одновременно играет роль его крышки.
Рабочее колесо насоса НКу представляет собой два диска, соединенных лопастями. В переднем диске имеется входное отверстие. Крепление рабочего колеса на валу выполнено гайкой.
В роторе предусмотрен уплотняющий пояс, который наряду с уплотнительным кольцом, впрессованным во всасывающий отвод, герметизирует соединение, снижая объемы перетекающей жидкости между областями разных давлений.
Сальниковый уплотнительный узел насоса НКу выполнен из отдельных колец, смещение разрезов которых составляет 120°. Сальниковая набивка – плетеный ингибированный асбестовый шнур АГИ (проклеенный с графитом).
Для охлаждения уплотнительного элемента и вала насоса НКу в пространство между радиатором и корпусом сальникового узла, а также в крышку сальника подается вода. Для защиты износа вала под набивкой на него надевается защитная втулка.
Смазка подшипников вала производится индустриальным маслом марки И-30А или И-20А. Смазывающее вещество заливается до отмеченного рисками уровня в масляную ванну кронштейна (опорного).
Материалы деталей насосной части агрегата НКу:
- Спиральный корпус: 25Л;
- Всасывающий патрубок: 25 Л;
- Рабочее колесо: СЧ-20;
- Защитная втулка: сталь 40Х-б;
- Вал: сталь 40Х-б;
Внимание!
Заглушки на обоих патрубках демонтируются только перед присоединением отводов к трубопроводам.
Запрещен «сухой» пуск насоса НКу, не заполненного перекачиваемой жидкой средой.
Наличие в нагнетательной магистрали статического давления обуславливает обязательную установку обратного клапана на напорной линии при работе агрегата НКу.
