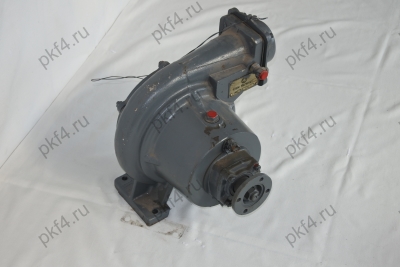

Насос СЦН-75/70 конструктивно представляет центробежный самовсасывающий агрегат, предназначенный для перекачивания различных видов топлива:
Нет в наличии
- автомобильный бензин ГОСТ 2084-77;
- горючее для реактивных двигателей ГОСТ 12306-80, 10227-86;
- дизельное топливо стандарта ГОСТ 305-82.
Требования к условиям эксплуатации:
- Вязкость рабочей среды: до 6,0 см/сек²;
- Температура воздуха окружающей среды: от -40 до +50°C.
Климатические параметры насосного агрегата СЦН-75/70:
- Исполнение по климату: «Т» и «У»;
- Категория размещения: I.
Насосы СЦН-75/70 изготавливаются в следующих вариантах: Г75.02.15.000-03, Г75.02.15.000-02, Г75.02.15.000-01, Г75.02.15.000.
Технические характеристики:
- Напор: 70 м;
- Подача: 75 м;
- Мощность двигателя: 28 кВт;
- Масса изделия: не более 28 кг;
- Скорость вращения насосного вала: 3000 об./мин;
- Создаваемый вакуум (объемом 0,14 м³): 66,7-3,3 кПа;
- Высота всасывания (вакуумметрическая): от 0,0685 МПа;
- Время образования вакуума (66,7 кПа) объемом 0,14 м³: до 3,5 мин;
- Направление вращения вала (относительно привода): вправо;
- Утечка по уплотнению вала (внешняя): не более 50 см³/час.
Самовсасывающий насос типа СЦН-75/70 не содержит драгоценных камней и металлов.
Консервация, упаковка, транспортировка
Насос СЦН-75/70 подлежит консервации консервационным смазочным веществом К-17, защита ВЗ-1 (согласно требованиям ГОСТ 9014-78).
Насосные агрегаты СЦН-75/70 при хранении и транспортировке упаковывается в специальную тару, гарантирующую сохранность оборудования. Находящийся в упаковке насос СЦН-75/70 допускается перемещать любыми видами транспортных средств, при условии обеспечения защиты от атмосферных воздействий.
Допускается складское хранение насосов СЦН-75/70 штабелями. Разрешенное максимальное число рядов в каждом штабеле равняется четырем. Период хранения без повторной консервации равен 2 годам. Переконсервация и расконсервация насоса СЦН-75/70 выполняется по ГОСТ 9014-78. До снятия пломб у потребителя необходимо удостовериться в свободном проворачивании вала.
