Насос СВК 100/50 СД

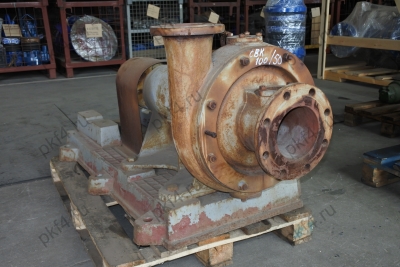

СВК 100-50 СД – консольный электронасосный агрегат для перекачки промышленных и бытовых стоков.

Нет в наличии

Для ознакомления доступна инструкция по эксплуатации насосов СВК 100/50 СД.

Эксплуатационные условия

Насос СВК 100-50 СД предназначается для работы с загрязнённой жидкостью со следующими величинами характеристик:

• с плотностью – не выше 1100 кг/куб. м;
• с температурой – не выше +90˚С (363 К);
• с параметрами абразивных механических частиц:
  • по концентрации – 1% по объёму;
  • по величине – 5 мм;
  • по микротвёрдости – 9000 МПа.

Примечание. Заменить фекальные насосы агрегатами СВК 100-50 СД можно только в особых случаях.

Рабочие параметры

Насосы СВК 100/50-СД имеют следующие технические данные:

• Подача – 100 куб. м/ч (27,8 л/с);
• Напор – 50(+5, -10%) м;
• Максимальное выходное давление – 3,5 кг/см²;
• Максимально допускаемый кавитационный запас –4,5 м;
• Мощность насоса (при плотности жидкости 1000 кг/куб. м) – 26,2 кВт;
• Частота вращения ротора – 24 с^-1 (1450 обор/мин);
• Минимальный КПД насоса – 52%;
• Предельно допустимая скорость утечки через сальник уплотнения – 2 л/час;
• Габаритные размеры (Д×Ш×В) в мм: с двигателем 4АМИ200М4 – 1770×735×745, с АИР180М4 – 1660×730×670;
• Масса агрегата – с 4АМИ200М4 – 750 кг, с АИР180М4 – 640 кг.

Условное обозначение

В кодификации насоса СВК 100/50-СД-УХЛ4 первые буквы обозначают его тип (для сточной воды, с консольной конструкцией), цифры – подачу в м³/час и напор в м, далее – вид уплотнителя (сальник двойной) и исполнение по климату с категорией размещения. Кроме того, если у насоса колесо с обточкой, то это отмечается буквой «а» в обозначении, например: СВК 100/50а-СД-УХЛ4.

Устройство насоса СВК 100/50-СД и принцип его работы

Агрегат состоит из насосной части и электродвигателя с общей фундаментной плитой. Соединение компонент – упругое муфтовое. Конструкция насоса – центробежная, расположение элементов – горизонтальное, закрепление рабочего колеса – консольное.

Жидкость перекачиваемая подаётся в насос горизонтально, отводится – вверх вертикально.

Насос состоит из частей:

• приводной;
• проточной;
• уплотнительного узла.

Часть приводная

В этом блоке насосов СВК 100/50-СД находится ротор на вале, опирающегося на подшипники с закрытыми крышками, и кронштейн. Назначение приводной части – передача вращательного момента от электродвигателя, крепления проточной части и всего агрегата в сборе к фундаментной плите. Подшипники: номер – 314 по ГОСТ 8338-75, смазка – Литол-24 или 1-13.

Проточная часть

Элементы этой части насоса СВК 100/50-СД: патрубок всасывающий, колесо рабочее и корпус.

По всасывающему патрубку рабочая жидкость подаётся к рабочему колесу. На нём имеется люк, через который удаляется засор из проточной части.

Рабочее колесо передаёт свою энергию вращения перекачиваемой среде, создавая его поток с кинетической энергией. Колесо СВК 100/50-СД закрепляется на валу гайкой на левой резьбе.

В полостях корпуса кинетическая энергия, сообщённая рабочим колесом жидкости, преобразуется в энергию давления. У корпуса пара люков – верхний и нижний. Они предназначены для обслуживания рабочих протоков.

Узел уплотнения

Эта деталь герметизирует вал, предупреждая попадание перекачиваемой среды наружу по валу насоса. Вал уплотняется сальником двойным мягким. Сальник образуют кольца набивки из ХПБ (хлопчатобумажного шнура с пропиткой) и кольцо между II и III кольцами ХПБ. Разрезы смежных колец смещены на 120˚. Гидравлический затвор создаётся подачей воды в уплотнитель вала при избыточном давлении 0,5-1,0 кг/см³. Расход затворной воды в СВК 100/50-СД – от 2 до 3 л/час, температура – не более 313 К (+40˚С).

Предупреждение

Насосы СВК 100-50 СД должны эксплуатироваться в границах рабочей части характеристик. Вне этих пределов ресурс работы у агрегата сильно снижается. Причиной этого являются чрезмерная радиальная нагрузка на вал насоса, что приводит к перегрузке двигателя, в то время, как всасывающая способность насосного устройства снижается.
