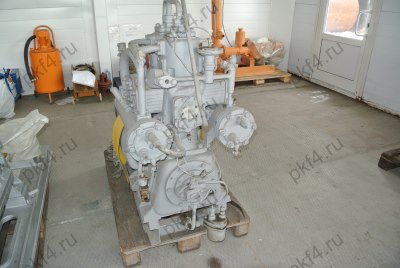

Компрессор 2ВТ1-1,8/26М1

Компрессор 2ВТ1-1,8/26М1
3 5 3 Product
Цена по запросу

+

Компрессор марки 2ВТ1-1,8/26М1 является агрегатом для обеспечения промышленных предприятий сжатым воздухом. Подаваемое давление – 25 кг/см². Он оснащен системами автоматической защиты и управления.

Цена договорная

Допускается эксплуатация компрессоров 2ВТ1-1,8/26М1 при температуре всасываемого воздуха до +40°C, охлаждающей жидкости – до +32°C.

Комплектация

Агрегат 2ВТ1-1,8/26М1 состоит из следующих компонентов:

  • Электродвигатель;
  • Компрессорная часть;
  • Комбинированное реле;
  • Клапаны (обратный и разгрузочный);
  • Опорная рама.

Технические характеристики

Компрессоры 2ВТ1-1,8/26М1 характеризуются атмосферным давлением на всасывании, избыточным давлением на нагнетании – 0,38-0,44 МПа (для I ступени), 2,45 МПа (для II ступени).

Номинальная мощность агрегата – до 19 кВт. Вращение компрессорного вала – правое, число оборотов в минуту – 980. В компрессорах 2ВТ1-1,8/26М1 применена смешанная система смазки (масло И-50А). Расход масла – не более 25 г/ч.

Охлаждение компрессора 2ВТ1-1,8/26М1 – водяное, расход пресной воды составляет 1,2 м³/час при нормальных условиях.

Масса – 800 кг, срок эксплуатации (до капремонта) – 20 тыс. часов.

Агрегаты 2ВТ1-1,8/26М1 – это поршневые компрессоры двухступенчатого типа, простого действия, двухрядные (с идентичными рядами), с дифференциальными поршнями. Максимальное число пусков – 15 (в час).

Устройство, принцип работы

Агрегат компрессорный 2ВТ1-1,8/26М1 состоит из поршневого двухступенчатого компрессора со вспомогательными механизмами, электродвигателя, предохранительных устройств, автоматических систем и реле. Все компоненты смонтированы на единой сварной раме.

Составные части компрессорной установки:

  •  Картер;
  • Блок цилиндров 1 ступени;
  • Цилиндры, клапаны 1 ступени;
  • Комбинированные клапаны 2 ступени;
  • Поршни, шатун, коленчатый вал;
  • Холодильники, отводчик конденсата;
  • Клапаны (разгрузочный, обратный);
  • Воздухопровод, масловодопровод;
  • Воздухоочиститель;
  • Масляный насос и фильтр.

Базовой деталью компрессора 2ВТ1-1,8/26М1 является картер – жесткая чугунная отливка, к которой монтируются прочие составные части агрегата. Нижняя часть картера представляет собой масляную ванну. Для крепления картера к сварной раме имеется три лапы.

Блок цилиндров первой ступени (чугунный) с всасывающими и нагнетательными клапанами установлен на картере с помощью прямоугольных фланцев по контрольным штифтам. Сверху к блоку крепятся отдельные литые цилиндры II ступени (в количестве 2-х), вертикально по осям цилиндров расположены комбинированные клапаны второй ступени.

Коленчатый вал компрессора 2ВТ1-1,8/26М1 опирается на два роликовых подшипника, закрепленных в картере торцовыми крышками. Шатуны, соединенные с валом, придают возвратно-поступательный вектор движения ступенчатым поршням.

На блоке цилиндров имеется специальное место крепления холодильников I и II ступеней. На холодильниках в целях обеспечения безопасности устанавливаются предохранительные клапаны.

Воздух в цилиндры первого уровня поступает через воздухоочиститель. Затем, после охлаждения в холодильнике воздушный поток для дальнейшего сжатия направляется в цилиндры и холодильник второй ступени, с последующей подачей в накопительные баллоны.

Охлаждение воздуха в компрессоре и холодильниках осуществляется пресной водой.

Масляный насос подает масло к трущимся деталям компрессора 2ВТ1-1,8/26М1. Смазка шатунных подшипников производится через отверстия в коленчатом валу. Поршни, верхние головки шатунов и втулки смазываются масляным разбрызгиванием.

Контроль давления воздуха, воды и масла в компрессоре 2ВТ1-1,8/26М1 осуществляется четырьмя манометрами на приборном щите.

Компрессор 2ВТ1-1,8/26М1

Монтаж

Компрессорный агрегат 2ВТ1-1,8/26М1 крепится на фундамент согласно габаритному чертежу. После окончательной установки агрегата на фундаментное основание с помощью специального приспособления выполняется центровка валов электродвигателя и компрессорной части.

Максимальные допуски при центровке валов:

  • Излом (не более): 0,2 мм/1 метр;
  • Смещение (не более): 0,2 мм.

Далее монтаж компрессора 2ВТ1-1,8/26М1 производится в следующем порядке:

  • Прокладываются внешние воздухопроводы;
  • Устанавливаются приборный и управляющий щиты;
  • В специальные гильзы монтируются баллоны манометрических термометров;
  • Производится соединение места отбора давления с манометрами приборного щита;
  • Капилляры и трубки, идущие от компрессора 2ВТ1-1,8/26М1 к оборудованию на щите приборов, собираются вместе, стягиваются хомутами, ограждаются от возможных механических повреждений металлическими конструкциями, каналами. Данные требования распространяются на кабельную проводку.
  • Подключаются внешние проводные соединения в соответствии со схемой.
  • Производится заземление всех электрических частей агрегата.

Порядок эксплуатации

Компрессор поршневой 2ВТ1-1,8/26М1 предназначен для использования в периодическом режиме. Продолжительность работы агрегата соответствует времени, необходимому для заполнения воздухосборника и поддержания в нем пороговых значений давления (не более 2,45 МПа). Управление оборудованием производится автоматически.

Ручное управление компрессором используется при первом запуске, после технического обслуживания или длительной консервации.

Первоначальный пуск в автоматическом режиме выполняется следующим образом:

  • Переключатель режимов ставится в позицию «Автоматическое»;
  • Включается питание;

При недостаточном давлении в воздухосборнике запускается компрессорная установка, зажигается лампа «Работает». Дальнейшая работа компрессора 2ВТ1-1,8/26М1 (пуск, останов) осуществляется автоматически.
