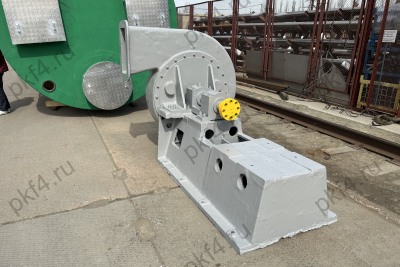

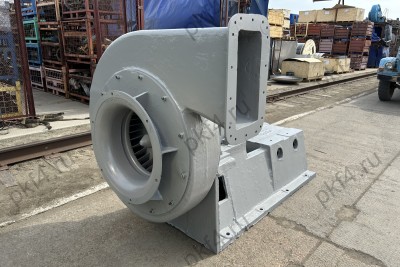

Воздуходувка В 20/1700

Воздуходувка В 20/1700 используется для нагнетания воздуха в вагранку (шахтную печь для чугунной плавки). Допустимая температура воздуха – до +50°C.

Технические параметры

• Габариты воздуходувки: 2320х1465х1580;
• Производительность (м³/час): 20000;
• Скорость вращения: 3000 об./мин.;
• Мощность двигателя: 160 кВт;
• Давление: 1700 мм вод. ст.

Комплектность

В комплект поставки входит собранная воздуходувка В 20/1700, электромотор, шкаф управления, силовой электрический шкаф, эксплуатационное руководство, чертежи (всё в количестве 1 ед.).

Составные элементы агрегата:

Рама;

• Ходовая часть;
• Спиральная камера с опорным диском;
• Всасывающий патрубок;
• Электрический привод.

Конструкция, принцип работы

Воздуходувка В 20/1700 и электродвигатель расположены на единой литой раме. Вращающийся вал закреплен в двух подшипниковых опорах, на нем с помощью шпонки зафиксировано рабочее колесо. Основные корпусные детали воздуходувки В 20/1700 изготовлены из чугуна.

Спиральная камера имеет несколько вариантов расположения – конструктивно предусмотрен ее поворот с шагом 30°. На оси вала находится воздухосборник.

Рабочее колесо оснащено лопастями, загнутыми вперед. Наличие шибера, встроенного в один из трубопроводов, позволяет менять производительность агрегата.

Рекомендуемая производительность воздуходувки В 20/1700 при установке шибера в нагнетательной линии составляет не менее 10000 м³/час (снижение рабочего параметра вызывает вибрацию).

Воздуходувка В 20/1700 работает от сети 380 вольт. Защиту электромотора от коротких замыканий и сетевых перегрузок осуществляет автоматический выключатель. Также для контроля работы приводной части используется амперметр.

В ходовой части агрегата установлены подшипники нормальной точности.

Меры предосторожности

Запрещено использовать воздуходувку В 20/1700:

• при незаземленном электродвигателе;
• без ограждающей сетки на всасывающем отводе;
• без ограждения на муфту;

Монтаж

Воздуходувка В 20/1700 устанавливается в отдельном помещении со звукоизолирующими конструкциями, обеспечивающем уровень шума на рабочих местах до 85 дБ. Отдельно (вне помещения) монтируется пульт дистанционного управления.

Для воздуходувки В 20/1700 устраивается выверенный по горизонтали фундамент, к которому агрегат крепится болтами.

Трубопровод на нагнетательной линии устанавливается так, чтобы посторонние предметы не могли попасть в ротор.

Подготовка к использованию

Обработанные смазкой поверхности воздуходувки В 20/1700 перед эксплуатацией промываются керосином.

Предпусковые мероприятия включают проверку подшипниковых узлов на наличие смазывающего вещества.

Смазка ходовой части воздуходувки В 20/1700 выполняется винтовым шприцом. Для первоначального заполнения подшипникового корпуса используют смазку в объеме до 1/3 вместимости корпуса (250-300 см³), но не менее 125 см³ (что соответствует 1 шприцу). Отсутствие выжима смазки по лабиринтным уплотнениям свидетельствует о необходимости смазывания подшипникового узла.

Порядок эксплуатации

Запуск воздуходувки В 20/1700 в работу производится с закрытым шибером. Заслонка открывается лишь после доведения агрегата до максимальной производительности, равной 20000 м³/час. Это отслеживается путем замера тока электродвигателя амперметром (допускается показатель до 290 А при сетевом напряжении 380 В).

В процессе снижения сопротивления необходимо перекрывать шиберную заслонку, в обратном случае это приведет к перегреву электродвигателя.

Техобслуживание, ремонт

Воздуходувка В 20/1700 требует соблюдения режима регулярной смазки в ходе эксплуатации, что является залогом безаварийной работы агрегата.

Предусмотренные виды ремонтов:

• Капитальный (замена ротора, спиральной камеры, рамы);
• Средний (замена электродвигателя, корпуса ходовой части, входного патрубка);
• Текущий (замена подшипников, крышек ходовой части, колец муфты, электроаппаратуры).
