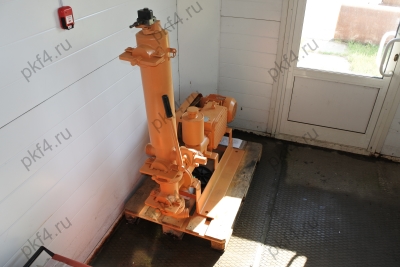

Растворонасос РНП-2500

Растворонасос РНП-2500
5 5 1 Product
155 000,00 руб за единицу

+

Растворонасос РНП-2500 используется в строительстве для транспортирования и нанесения готовых штукатурных составов на обрабатываемые конструкции (поверхности). Допустимая крупность песчаной фракции – до 5 мм.

Цена: 155000р.

Растворонасос РНП-2500 также применяется:

  • На фермерских хозяйствах как аппарат для подачи жидких кормовых смесей к местам кормления сельскохозяйственных животных, хранения;
  • На коммунальных предприятиях откачки фекалий, уборке помещений от отходов, грязи и т.д.

Растворонасос РНП-2500 является агрегатом поршневого типа, прямого действия.

Технические параметры:

  • Производительность: 2,5 м³/час;
  • Установленная мощность: 3 кВт;
  • Дальность подачи: от 100 м (по горизонтали), от 30 м (по вертикали);
  • Рабочее давление: 1,47 МПа;
  • Размеры: 1440х660х1470 мм;
  • Вес: 270 кг.

Специфические условия применения агрегата РНП-2500

Растворонасос поршневой РНП-2500 предназначен для эксплуатации на объектах, обеспеченных водой и электрическим током, при t от +5°C.

Исходными материалами для перекачиваемых строительных растворов являются вяжущие вещества (портландцемент, глина) специальные добавки (пенообразователи, пластификаторы, известковое тесто), вода. В качестве заполнителя используется отсев (строительный песок).

Устройство, принцип действия

Растворонасос марки РНП-2500 является объемным гидравлическим насосом с прямым воздействием поршня на используемые смеси. Агрегат оснащен шаровыми клапанами свободного действия. Для перекачивания материалов растворонасос комплектуется побудителем.

Основные узлы растворонасоса РНП-2500:

  • Рама;
  • Насосная часть;
  • Клапанный блок;
  • Воздушный колпак;
  • Электрический привод.

Все элементы агрегата крепятся на общей раме с опорами.

Насосная часть

Поршневой насос с одним цилиндром непосредственно воздействует на перекачиваемый раствор, без промежуточной жидкости. Возвратно-поступательное движение возникает от воздействия на поршневой шток шатуна в ползуне. Конструкция данного узла одновременно разгружает толкающий элемент от боковых усилий.

Растворонасос РНП-2500 имеет гильзу с хромированным покрытием, существенно увеличивающим срок эксплуатации главных рабочих органов насосной части. После износа гильза и поршень подлежат замене.

Со стороны привода полость цилиндра через горловину на бачке заполняется водой. Через расположенную снизу сливную пробку осуществляется слив воды. Во время всасывания вода охлаждает внутреннюю поверхность блока, а также снижает трение между поршнем и зеркалом цилиндра.

Для предотвращения попадания воды из цилиндра в редуктор корпус имеет попарно установленные манжеты. Между уплотнительными элементами со стороны редуктора предусмотрено контрольное отверстие, отводящее воду/масло из полости цилиндра при износе манжет.

Клапанный блок

К корпусу цилиндров растворонасоса РНП-2500 крепится клапанный блок. Данный компонент состоит из нагнетательного отсека с воздушным колпаком, рабочей камеры и нижнего патрубка. Роль клапанов играют стальные шары, в месте установки которых на клапанном блоке имеются смотровые отверстия (с упором для клапанов), прикрываемые заглушками.

Конструкция заглушек позволяет быстро и легко открывать их прямо на рабочем месте, оперативно устранять выявленные неисправности клапанного механизма. Также смотровые окна используются для промывки внутренней полости насосной части растворонасоса РНП-2500. Демонтаж заглушек производится ослаблением натяжного болта, выемкой пальца с левой стороны, отведением прижима вправо.

Воздушный колпак

Внизу в воздушном колпаке имеется перепускной кран (напротив напорного патрубка). В верхней части расположено регулируемое реле давление и манометр для контроля параметров.

Привод

Приведение растворонасоса РНП-2500 в действие производит электродвигатель. Привод находится на корпусе редуктора и передает вращательный момент через клиновые ремни. Редуктор представляет собой цилиндрический двухступенчатый механизм, преобразующий вращение приводного вала в поступательно-возвратное движение поршневого узла.

Растворонасос РНП-2500

Подготовка к эксплуатации

Подготовка растворонасоса РНП-2500 выполняется в следующем порядке:
  • Выполняется расконсервация изделия;
  • Производится внешний осмотр, проверяется уровень масла в редукторе;
  • Регулируется натяжение клинообразных ремней (при необходимости);
  • Агрегат устанавливается на горизонтальную поверхность под навес;
  • Оборудование заземляется и подключается к электросети;
  • Насос проверяется на отсутствие посторонних предметов;
  • Бачок заполняется чистой водой;
  • Осматривается клапанный блок;
  • Проверяется уровень глицерина в полости между реле и колпаком;
  • В отверстие нагнетательного клапана заливается 3-4 л известкового молока, все заглушки надежно крепятся;
  • Осуществляется подсоединение системы подачи раствора к всасывающему отводу, подтяжка хомутных соединений.

Растворонасос РНП-2500, ранее уже использовавшийся, дополнительно проверяется на отсутствие затвердевших остатков строительного раствора.

Для проверки клапанной части заглушки демонтируются, проверяется наличие клапанов, чистота рабочей камеры (при засорении камера тщательно очищается).

Глицерин доливается в полость через резьбовое технологическое отверстие, закрытое пробкой. Воздух, попавший в полость, способен исказить (занизить) показания манометра.

В процессе длительного хранения растворонасоса РНП-2500 возможно приклеивание манжет к стенкам цилиндра, поэтому перед запуском агрегата рекомендуется вручную пошевелить поршень путем вращения шкива поочередно в разных направлениях.

Прокачка агрегата известковым молочком производится для облегчения последующего прохождения раствора. С этой целью перепускной кран поворачивается горизонтально, электродвигатель запускается. Длительность проверки работы в данном режиме составляет 10 минут.

Порядок работы

Запуск агрегата РНП-2500 возможен после проверки его холостой работы и устранения выявленных сбоев (недостатков).

Последовательность действий:
  • Включить побудитель;
  • Запустить насос, перекрыв перепускное устройство.

Побудитель остается включенным постоянно во время работы растворонасоса. Это позволяет избежать разделения перекачиваемого раствора на фракции.

При транспортировке смеси оператор установки должен визуально отслеживать работу растворонасоса РНП-2500.

О нормальной работе растворонасоса РНП-2500 свидетельствуют:
  • Перепады в показаниях манометра не более 4-5 атмосфер;
  • Отсутствие утечек рабочей смеси в соединениях насоса с трубопроводом;
  • Работа редуктора без посторонних шумов.
В процессе эксплуатации растворонасоса РНП-2500 необходимо:
  • Регулярно проверять уровень воды в ёмкости и наличие масла в редукторах;
  • Периодически открывать перепускной вентиль и запускать агрегат вхолостую для устранения остатков твердеющего раствора в воздушном колпаке и перепускной магистрали.
При образовании пробок от расслоившегося раствора выполняют следующее:
  • Устанавливают более длинный рукав на отводе перепускного крана;
  • Опускают свободный конец рукава в специальный приемный бак;
  • Выполнят обратную замену гибкого рукава;
  • Заполняют водой приемный бункер;
  • Обстукивают трубопровод;
  • Прокачивают систему;

По завершению работы растворонасоса РНП-2500 растворопровод прокачивается водой, насосный агрегат промывается изнутри через открытые смотровые окна, после чего остатки воды удаляются.

Техническое обслуживание

Растворонасосы РНП-2500 подлежат следующим видам техобслуживания:
  • Ежесменное (постоянно);
  • Периодическое ТО-1 (каждые 100 ч наработки);
  • Периодическое ТО-2 (каждые 200-250 ч наработки);
  • Капремонт (каждые 950-1000 ч работы).

В ходе техобслуживания растворонасоса РНП-2500 внутрь узлов агрегата не должны попадать загрязнения.
