Назначение и устройство
Клапан воздушный КВУ-Д устанавливается в системах вентиляции низкого давления и служит для отключения или регулирования количества воздуха, поступающего в систему. Они имеют режимы работы «открыто» - «закрыто» или плавного регулирования количества воздуха. При любом варианте исполнения и комплектации приводами клапаны сохраняют работоспособность вне зависимости от пространственной ориентации. Установленный в системе вентиляции, устройство регулирует количество подаваемого воздуха путем поворота лопаток с помощью привода. Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время. В случае отсутствия необходимости при специальном указании в заказе комплектация ТЭНами может быть исключена. Комплект с электроприводом и электроподогревом должны быть заземлены в соответствии с правилами устройства электроустановок.
Клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1500 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80°С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м^3, а также липких веществ и волокнистых материалов. Может эксплуатироваться в условиях умеренного климата (У) категории размещения 1 по ГОСТ 15150, и для экспорта в условиях умеренного (У) и тропического (Т) климата категории размещения 1 по ГОСТ 15150.
Конструкция клапана КВУ-Д.
Клапан состоит из корпуса с присоединительными фланцами, установленных в нем нескольких двустенных лопаток поворотного типа, закрепленных в подшипниках скольжения, системы рычагов и тяг, и привода (электрического или ручного). Соответственно, открытие клапана может осуществляться дистанционно с помощью электропривода или вручную.

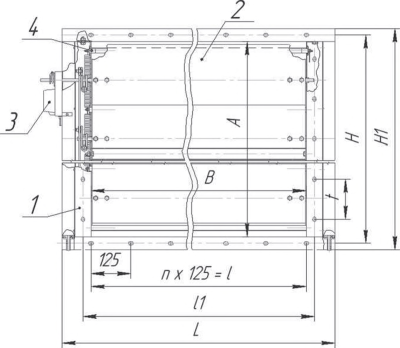

Рис.1 Клапан КВУ-Д воздушный утепленный с ручным управлением
1. Корпус;
2. Лопатки;
3. Электромеханический привод;
4. ТЭН;

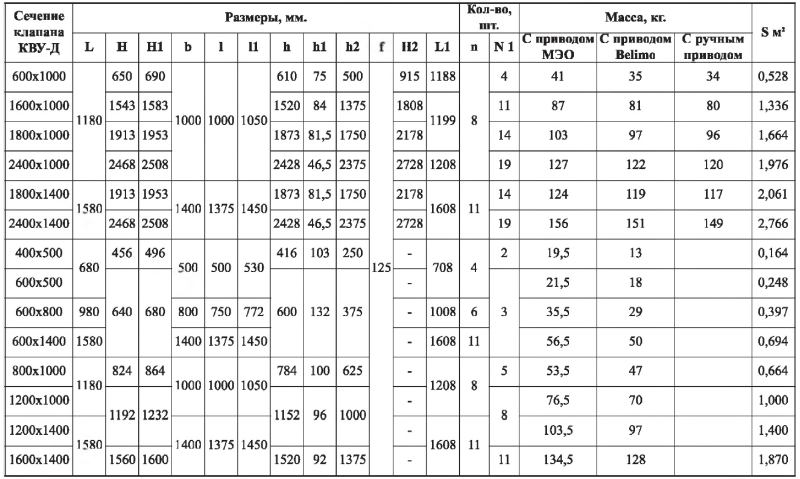

Габаритные и присоединительные размеры
