Пульт управления электрокаменкой ПУ ЭКМ-02

1. Назначение изделия

Пульт управления электрокаменкой предназначен для регулирования температуры нагрева электрокаменки (ЭКМ1-6, ЭКМ1-9, ЭКМ1-12, ЭКМ1-18) в помещении сауны.

2. Устройство и порядок работы

Пульт управления состоит из пластикового корпуса с размещенным в нем блоком управления, обеспечивающим с помощью электромагнитных реле включение и выключение нагревательных элементов электрокаменки.

На лицевой панели пульта выведены световая индикация и выключатель.

После подготовки электронагревательного устройства (электрокаменки) к работе в соответствии с его руководством по эксплуатации следует:

• произвести монтаж пульта управления согласно раздела 4 настоящего руководства;
• автоматическим выключателем, установку которого необходимо предусмотреть при монтаже неподалеку от пульта управления, включить электропитание устройства, при этом должна загореться лампочка «СЕТЬ» на лицевой панели;
• нажать клавишный выключатель «ВКЛ», при этом должна загореться лампочка «УПРАВЛЕНИЕ»;
• поворотом рукоятки регулятора температуры «t», установить значение требуемой температуры в помещении сауны.

При достижении в помещении сауны заданной температуры питание электронагревателей отключается, при этом загорается лампочка «t УСТ».

При снижении температуры в помещении ниже заданной вновь подается питание на электронагреватели, при этом лампочка «t УСТ» гаснет.

Пульт оснащен таймером который автоматически отключает его после 10 часов непрерывной работы, при этом загорается лампочка «ТАЙМЕР ОТКЛ».

Лампочка «СЕТЬ» постоянно горит при наличие напряжения в сети.

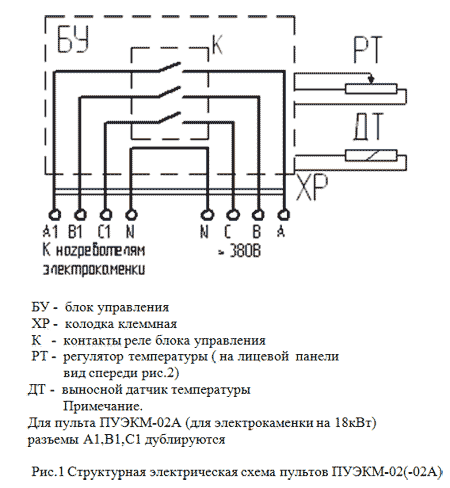

Структурная электрическая схема пультов приведена на рис.1

3. Размещение и монтаж

Работы по подключению пульта и электрокаменки должны производиться по согласованному с местным органом Госэнергонадзора проекту силами специализированных организаций, имеющих право выполнять работы в действующих электросетях и электроустановках при обязательном соблюдении ПУЭ, ПТБ, ПЭЭП. Помещение в котором устанавливается электрокаменка должно соответствовать требованиям ГОСТ Р 50571.12-96.

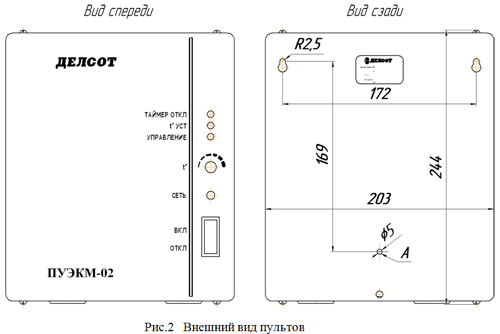

Пульт управления устанавливается в отдельном от сауны помещении, вертикально на высоте 1,4 - 1,7м от пола на стенах, в хорошо освещенном, отапливаемом и сухом помещении, без повышенной пожарной опасности, с невзрывоопасной средой, не содержащей вредных паров, кислот, газов, токопроводящей пыли и т.п. Для защиты от несанкционированного съема пульта, его необходимо зафиксировать на стене шурупом диаметром 4мм, ввернув его в стену через отверстие «А» на основании блока (см. «Вид сзади на рис.2»). Фиксацию производить при монтаже, при снятых лицевой панели и ручки терморегулятора.

Подключение к электрической 3х фазной сети 380В следует произвести через устройство защитного отключения (УЗО) или входной автоматический выключатель, рассчитанный на силу тока в соответствии с мощностью электрокаменки.

Монтаж электрических цепей производится проводами в металлорукаве или кабелем. Ввод проводов в пульт управления осуществляется через уплотнительные втулки. По окончании монтажа лицевую панель закрепить, обеспечив вхождение валика регулятора температуры и светодиодов в соответствующие отверстия лицевой панели, одеть ручку терморегулятора.

Корпус датчика температуры через отверстие в стене ввести внутрь сауны. Провод с датчиком температуры подвесить на крючках на высоте не менее 1 - 1,2 метра от верхней части каменки Радиус перегиба провода не менее 50 мм. Датчик и провод не должны находиться ближе 1м от нагревательных и охлаждающих устройств.

Все работы по монтажу производятся квалифицированным персоналом, имеющим квалификационную группу по электробезопасности не ниже 3.

4. Меры безопасности

Электромонтажные работы по подключению электронагревательного устройства должны производиться с соблюдением «Правил техники безопасности при эксплуатации электроустановок» (ПТБ), «Правил технической эксплуатации электроустановок» (ПТЭ), «Правил устройства электроустановок» (ПУЭ).

Корпус каменки должен быть заземлен (занулен). Требования по исполнению защитного заземления по ГОСТ 12.2.007.0-75. Класс электробезопасности 1 по ГОСТ Р МЭК 334-1-94.

Избегайте устанавливать максимальную температуру, так как может загореться деревянная обшивка внутри помещения сауны.

Внимание! Помещение сауны должно быть проветрено до повторного включения таймера.

Запрещается держать в помещении сауны легковоспламеняющиеся предметы, жидкости и газы.

Пульт управления каменки, установленный в общественных саунах, должен находиться в дежурной комнате. Не допускается использовать пульт в помещениях повышенной опасности.

Запрещается эксплуатировать пульт с открытой или снятой лицевой панелью, а также с неисправными органами управления.

Эксплуатацию пульта управления с электрокаменкой рекомендуется производить при наличии в сети УЗО (устройство защитного отключения), либо других устройств, обеспечивающих общее отключение и защиту от перегрузки и короткого замыкания.

Все работы по осмотру, профилактике и ремонту должны производиться только при снятом напряжении.

Запрещается использовать пульт с электрокаменкой без ее заземления, а также использовать для заземления металлоконструкции водопроводов, отопительных и газовых сетей.

5. Гарантийные обязательства

Изготовитель гарантирует нормальную работу пульта при соблюдении потребителем правил эксплуатации.

Гарантийный срок хранения - 1 год. Гарантийный срок эксплуатации - 1 год с момента продажи (передачи) пульта. Гарантийный срок исчисляется со дня изготовления пульта, если день его продажи (передачи) установить невозможно. В течение гарантийного срока завод - изготовитель в отношении недостатков пульта удовлетворяет требования потребителя в соответствии с действующим законодательством, при условии соблюдения потребителем правил эксплуатации, хранения и транспортирования.

Гарантийное обслуживание производится при предъявлении документов, подтверждающих факт и условия покупки пульта. При отсутствии таких документов доказывание факта и условий покупки пульта, в том числе факта предоставления гарантии и ее условий осуществляется потребителем в порядке, установленным законодательством.

6. Свидетельство о приемке

Пульт управления ПУЭКМ-02 (02А) соответствует ТУ 3468-006-12589972-99 и признан годным к эксплуатации.
