Станок для резки арматуры – это электромеханический резчик металлических прутков из разных видов стальных заготовок: углеродных, горячекатанных, гладких и с винтовой нарезкой.

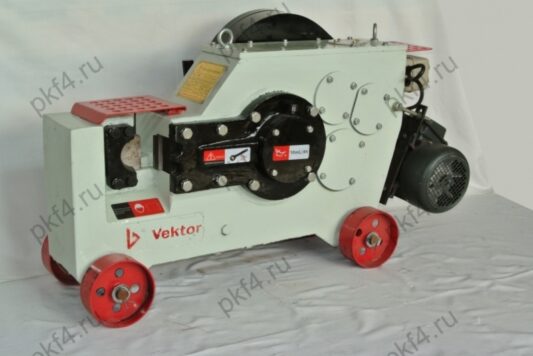

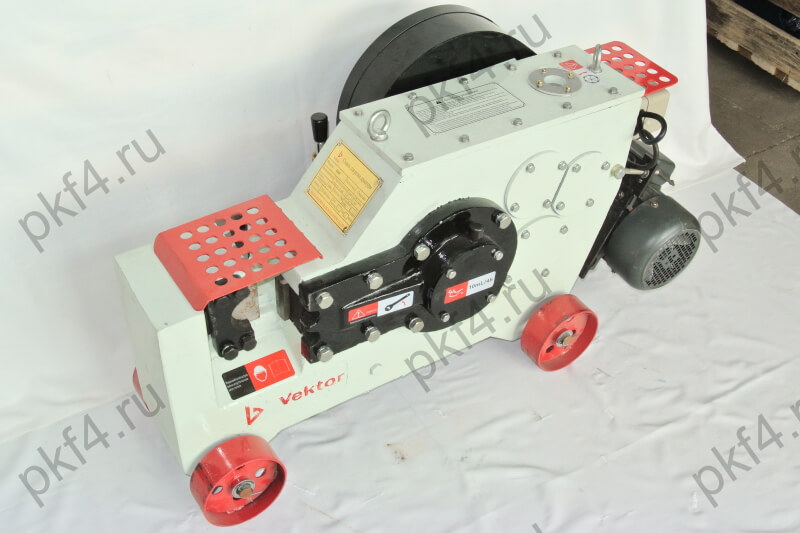

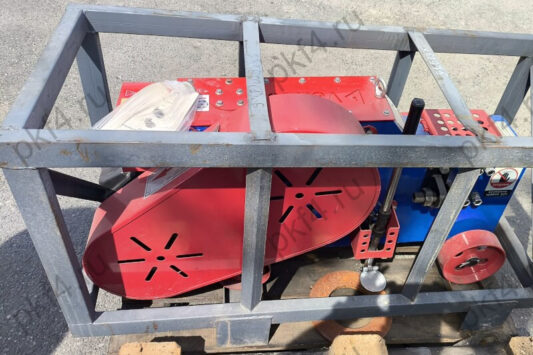

Станок для резки арматуры GQ40, GQ45, GQ50 – особенности
Это оборудование, от завода Взлёт отличается:
- компактностью и малым весом;
- высоким качеством и надежностью;
- минимумом технического обслуживания;
- работоспособностью при низких температурах;
- высоким КПД – эффективная кинематика позволила добиться снижения мощности почти на треть.
Технические данные
Резчик арматуры предназначен для отрезания стальных прутков от длинномерных заготовок классов: АI (или А240), AIII (или А400), А-500С и Ат500 (ГОСТы 10884-94 и 5781-82) 1-3 штук единовременно.
- Питание: от промышленной сети 380 В (50 Гц);
- Мощность – 3 кВт (GQ40 и GQ45) и 4 кВт (GQ50);
- Частота хода ножа - 8; 12 и 9 1/мин;
- Габаритные размеры (Длина×Ширина×Высота) – 1190×680×450; 1290×720×500; 1490×740×620 мм;
- Вес – 390, 510, 550 кг.
Предельный диаметр заготовки класса АI, который станок для резки арматуры может отрезать за один раз (в мм):
- одной штуки – 40, 42, 50 мм соответственно;
- двух штук – 20, 21 и 26;
- трёх штук – 13, 14 и 18.
Для прутков класса А-500С минимальная величина этого параметра вычисляется умножением данных величин примерно на 0,7, для AIII и Ат500 – на 0,8. Точные предельные данные для станка для резки арматуры конкретной модели указаны в его паспорте.

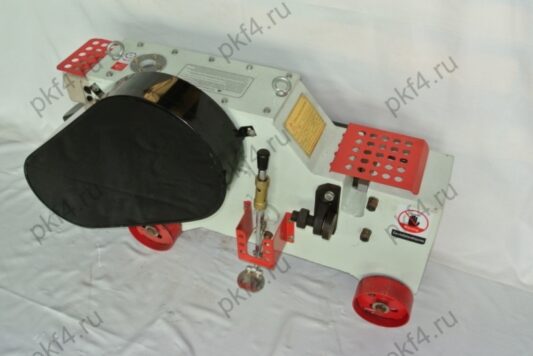

Устройство агрегата
Устройство агрегата
Станок для резки арматуры содержит следующие основные элементы:
- корпус;
- электродвигатель;
- редукторной система;

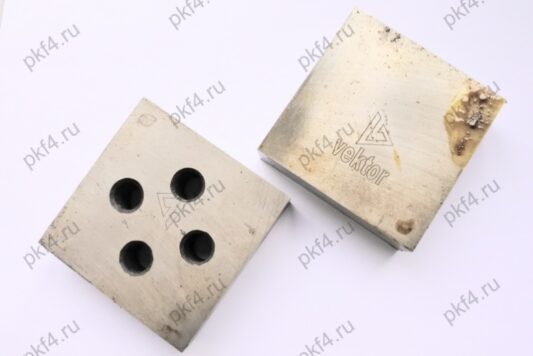

- стационарныйи подвижный ножи.
Заготовка подаётся в станок для резки арматуры между режущими кромками ножей. Подвижный совершает возвратно-поступательное движение, с большой силой ударяя по прутку и, по принципу гильотины, отрубая его. Такой ход ножа обеспечивает кривошипно-шатунный механизм станка для резки арматуры, приводимый в движение электродвигателем через маховик и редуктор.
Станок для резки арматуры обладает повышенной безопасностью в работе. Все травмоопасные части оборудования надёжно закрыты защитными кожухами.
Станок для резки арматуры незаменим на обширных стройплощадках и в высотном строительстве. По горизонтали станок для резки арматуры можно перемещать на его колёсной паре, вмонтированной в корпус. Для перемещения по вертикали резчик арматуры имеет рым-болт или специальные отверстия.
Эксплуатация
Эксплуатация
- Станок для резки арматуры должен быть защищён от атмосферных осадков.
- Располагать станок для резки арматуры следует на ровной площадке с подъёмом зоны реза на 3-10 см.
- Резчик металлических прутков должен быть надёжно закреплён на рабочем месте.
- Стандартный рабочий диапазон температур – от -10°C до +40°C. Допустима работа станка для резки арматуры при температуре до -20°C. В этом случае масло должно быть разогрето до +5°C.
- Станок для резки арматуры для работы используется только после обязательного пробного пуска с проверкой работоспособности всех узлов.
- Смазочное масло добавляется в станок для резки арматуры каждые 4 часа (в масляную ёмкость).
Характеристики
Технические характеристики режущих машин
|
Модель
|
Мощность
(При380В 50Гц)
кВт
|
Частота хода ножа
1/мин
|
Класс арматуры ГОСТ 5781-82 и 10884-94
|
|---|
|
A-| (А240)
|
A-||| (А400)
|
А-500С
|
Ат500
|
|
Кол-во прутков при единовременной резке, шт.
|
|---|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
|
Максимально допустимый диаметр арматуры, мм.
|
|---|
|
GQ40
|
3
|
32
|
40
|
20
|
13
|
32
|
20
|
12
|
28
|
18
|
10
|
32
|
20
|
12
|
|
GQ45
|
43
|
48
|
42
|
21
|
14
|
36
|
20
|
12
|
32
|
18
|
10
|
36
|
20
|
12
|
|
GQ50
|
4
|
32
|
50
|
26
|
18
|
42
|
28
|
14
|
38
|
26
|
14
|
40
|
26
|
16
|
Масса и размеры режущих машин
|
Модель
|
Длина×Ширина×Высота, мм
|
Вес, кг
|
|---|
|
GQ40
|
1190×680×450
|
390
|
|
GQ45
|
1290×720×500
|
510
|
|
GQ50
|
1490×740×620
|
550
|
