Электронасос наружный серии «Иртыш» типа ЦМЛ 250/400.419-132/4-300
Электронасос Иртыш ЦМЛ 250/400.419-132/4-300 — наружный центробежный моноблочный насос высокой мощности для систем водоснабжения и орошения. Модель электронасоса Иртыш ЦМЛ 250/400 работает в диапазоне расходов от 400 до 800 м³/ч при напорах от 43 до 55,5 метров водяного столба. В обзоре представлены характеристики, расшифровка маркировки, устройство и требования к защите насоса Иртыш ЦМЛ 250/400. Для подбора аналогов перейдите в наш каталог насосного оборудования.
Основные параметры электронасоса Иртыш ЦМЛ 250/400:
Расход (Q): от 400 до 800 м³/ч
Напор (H): от 43 до 55,5 м.в.с.
Артикул: уточнить при заказе
Расшифровка обозначения насоса ЦМЛ 250/400.419
Маркировка электронасоса Иртыш ЦМЛ — ЦМЛ 250/400.419-132/4-300 — раскрывает его конструктивные особенности:
- Ц — центробежный;
- М — моноблочный;
- Л — линейный;
- 250 — номинальный диаметр напорного патрубка, мм;
- 400 / 419 — номинальный и фактический диаметры рабочего колеса, мм;
- 132 — номинальная мощность электродвигателя, кВт;
- 4 — число полюсов (низкооборотный);
- 3 — стационарный моноблочный вертикальный;
- 0 — без шкафа защиты и управления;
- 0 — без защиты.
Шкаф защиты для электронасоса Иртыш ЦМЛ 250/400
Внимание! НАСОС НЕ УКОМПЛЕКТОВАН ШКАФОМ ЗАЩИТЫ СЕРИИ ИРТЫШ!
Для безопасности и долговечной работы электронасоса ЦМЛ 250/400 необходим штатный шкаф управления серии «Иртыш». Его конструкция соответствует требованиям ГОСТ Р 52726 и ПУЭ. Использование нерекомендованных шкафов управления снимает гарантийные обязательства производителя при выходе насоса Иртыш ЦМЛ из строя.
Общий вид, габариты и устройство насоса Иртыш ЦМЛ 250/400
На схеме показан общий вид, монтажные размеры и ключевые узлы моноблочного насоса ЦМЛ 250/400.419. Информация необходима для проектирования фундамента, обвязки и технического обслуживания насоса Иртыш ЦМЛ 250/400.
Внимание! Конструкция электронасоса серии «Иртыш» ЦМЛ может меняться. Актуальные чертежи и спецификации уточняйте у менеджеров.
Параметры рабочей точки насоса Иртыш ЦМЛ 250/400
Основные параметры электронасоса Иртыш ЦМЛ 250/400 в рабочей точке:
| Производительность, Q | 630 м³/ч |
| Напор, Н | 50 м |
| Потребляемая мощность, Nпотр | 109 кВт |
| КПД агрегата, η | 80% |
Технические характеристики центробежного насоса ЦМЛ 250/400:
| Вариант монтажа | в линию |
| Диаметр напорного патрубка, Ду | 250 мм |
| Диаметр всасывающего патрубка, Ду | 250 мм |
| Тип рабочего колеса | многоканальное |
| Макс. размер частиц | 2 мм |
| Тип уплотнения вала | торцовое |
| Материал уплотнения | карбид кремния |
| Материал рабочего колеса | чугун СЧ20 |
| Материал корпуса | чугун СЧ20 |
Параметры электродвигателя электронасоса Иртыш ЦМЛ 250/400
| Номинальная мощность | 132 кВт |
| Напряжение | 380 В |
| Частота тока | 50 Гц |
| Номинальный ток | 250 А |
| Число полюсов | 4 |
| Частота вращения | 1484 об/мин |
| Сos φ | 0,84 |
| КПД двигателя | 95,6% |
| Соединение обмоток | Δ (треугольник) |
| Класс нагревостойкости | F |
| Степень защиты | IP 54 |
| Класс энергоэффективности | ie1 |
| Шкаф защиты в комплекте | нет |
Ресурс насосного агрегата Иртыш ЦМЛ 250/400
| Средняя наработка на отказ | 7000 часов |
| Средний ресурс до ТО | 20000 часов |
| Средний срок службы | 20 лет |
| Расчетная масса агрегата | 1450 кг |
Для обеспечения заявленного ресурса моноблочного электронасоса Иртыш ЦМЛ 250/400 необходимо строго соблюдать правила эксплуатации и использовать только рекомендованные шкафы управления.

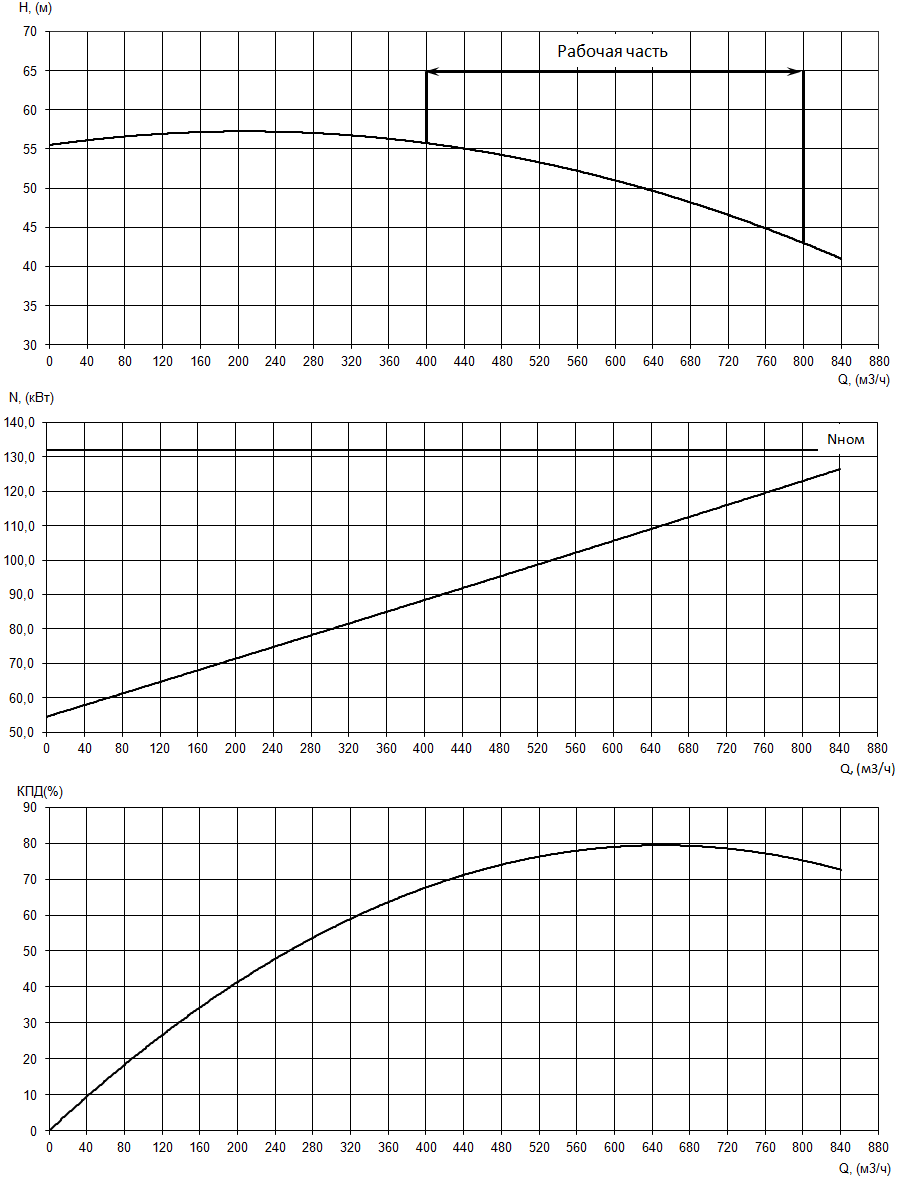

Рабочие характеристики электронасоса Иртыш ЦМЛ 250/400
На графике показана зависимость напора (H), потребляемой мощности (N) и коэффициента полезного действия (η) насоса ЦМЛ 250/400 от расхода (Q). Это ключевой документ для точного подбора и интеграции электронасоса Иртыш ЦМЛ 250/400 в систему.
Защиты для электронасосов «Иртыш» ЦМЛ 250/400
Длительная безаварийная работа высоконапорного насоса серии Иртыш ЦМЛ 250/400 возможна только при реализации полного комплекса защит:
- Защиты по встроенным датчикам (тип и наличие уточняйте);
- Автоматический выключатель, подобранный по номинальному току двигателя;
- Тепловая защита (защита от перегрузки) двигателя;
- Контроль порядка чередования фаз;
- Контроль повышенного/пониженного напряжения в сети;
- Защита от перекоса токов и напряжений по фазам;
- Контроль обрыва (отсутствия) фазы;
- Контроль сопротивления изоляции обмоток;
- Защита от работы «на сухую» (сухого хода).
Для электродвигателей такой мощности (свыше 3 кВт) обязательно применение устройств плавного пуска (УПП) или частотных преобразователей (ЧП) для плавного разгона и останова. Шкаф управления должен предусматривать ручной и автоматический режимы, иметь кнопки «Пуск»/»Стоп» и световую индикацию состояния.
Заказчик предупрежден об ответственности за выход насоса Иртыш ЦМЛ 250/400 из строя в случае неполной реализации указанных защит. Для гарантии рекомендуем приобретать <штатные шкафы управления серии и заказывать профессиональные пусконаладочные работы.
