Предназначен для отопления производственных, общественных и жилых помещений.
Устройство
Состоит из корпуса в виде трубы и блока управления, установленного на ней. Нагревательные устройства – блоки ТЭН, находящихся внутри корпуса. Нагреватели выполнены из нержавеющей стали и закреплены на латунной гайке. Это исключает их коррозию в результате воздействия кислорода, растворённого в нагреваемой воде.
Имеют терморегулятор и переключатель степеней мощности.
Технические характеристики
| Наименование параметра |
Котел ЭОВ-3 "Иртыш" |
|
Номинальная потребляемая мощность, кВт
максимальная
минимальная
|
3
1
|
| Ступени мощности |
1/2/3 |
| Напряжение питающей сети, В |
220 |
| Число фаз |
2 |
| Частота тока, Гц. |
50 |
| Количество нагревателей, шт. |
3 |
| Мощность одного нагревателя, кВт. |
1 |
| Диапазон регулирования температуры воды, °С |
+35…+85 |
| Объем отапливаемого помещения, м³ |
90 |
| Рабочее давление в электрокотле, МПа |
0,3 МПа |
| Испытательное давление электрокотла на производстве, МПа |
0,4 МПа |
| Масса, кг, не более |
6 |
| Габаритные размеры (ДхШхВ), мм |
200х180х615 |
| Материал нагревателей |
Нержавеющая сталь |
|
Размеры патрубков
входной
выходной
|
G1,1/2 (Ду50)
G2 (Ду50)
|
Устройство и принцип работы электрокотла

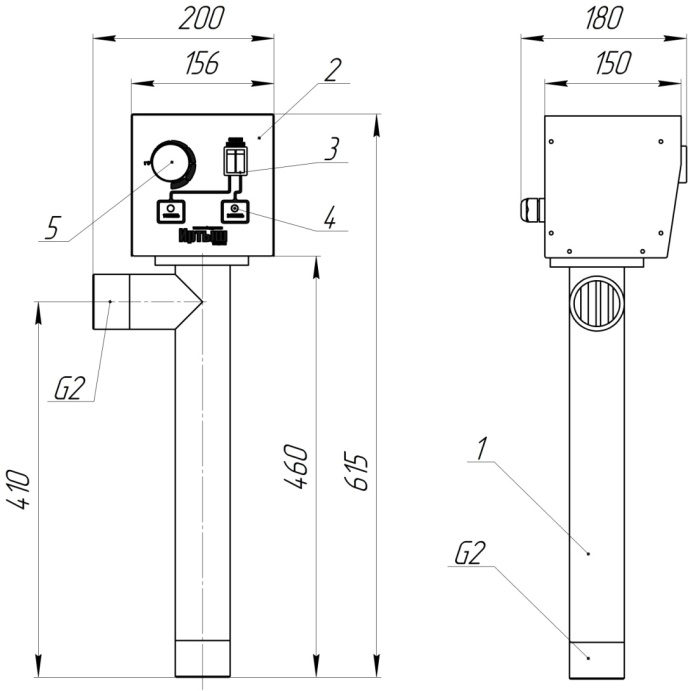

Устройство электрокотла показано на рис.1. Электрокотел состоит из корпуса 1, изготовленного из бесшовных труб, на котором установлены пульт управления 2, датчики-реле температуры 5 (термостат), переключатель ступеней мощности 3, сигнальные лампы 4 (индикатор световой). Датчики-реле температуры применяются с целью отключения электронагревателей при достижении заданной температуры воды в системе отопления. При снижении температуры воды датчики-реле вновь включают электронагреватели. Горение сигнальных ламп информирует о наличии напряжения на электронагревателях. Установка рукоятки датчика-реле температуры в крайнее левое положение «Откл.» означает отключение электронагревателей.
Рис. 1
Комплектность
- Электрокотел отопительный водогрейный;
- Руководство по эксплуатации;
- Коробка.
