Вихревой насос ВК 5-24А

Фотография вихревого насоса ВК 5-24А
Фотография вихревого насоса ВК 5-24АФотография вихревого насоса ВК 5-24А
4.625 5 8 Product
Цена по запросу

+

В комплект поставки насоса входят

  1. соединительная муфта;
  2. кожух защитный (ограждение)*;
  3. рама* (плита*);
  4. комплект быстроизнашивающихся деталей*;
  5. комплект монтажных частей*;
  6. контрольно-измерительные приборы*;
  7. руководство по эксплуатации совмещенное с паспортом;
  8. обоснование безопасности**;

В комплект поставки агрегата входят

  1. насос;
  2. кожух защитный (ограждение);
  3. электродвигатель;
  4. рама (плита);
  5. эксплуатационная документация на электродвигатель.
Примечания:
  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
*Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.

Предназначение

Насосы ВК 5/24А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м² /с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Расшифровка обозначения

где ВК 5/24А – марка насоса (агрегата):
  1. ВК – тип насоса (вихревой консольный);
  2. 5 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  3. 24 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. А – условное обозначение материала (чугунное).

Характеристики

Типоразмер насоса (агрегата) Подача Напор Давление на входе в насос Параметры энергопитания. Частота вращения Максимальная потребляемая мощность насоса
Род тока Напряжение Частота тока
ВК 5/24А 5 (18,0)
л/с (м3/ч)
24 м 0,25 (2,5)
МПа (кгс/см2)
Переменный 220, 380 или 660 В 50 или 60 Гц 1450 об/мин 8,3 кВт

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВК и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типа ВК и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР). Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС.
Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

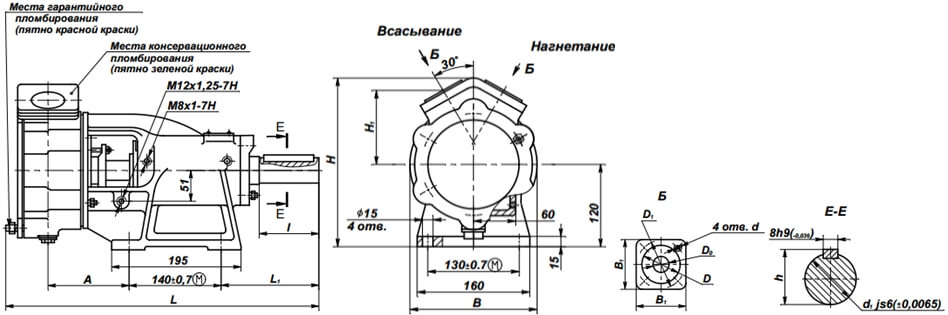

Размеры насоса

razmery nasosa

Размеры в мм

Типоразмер насоса L L1 B B1 H H1 A D0 D D1 d d1 h l Масса, кг.
ВК 5/24А 440 95 217 108 260 115 126 50 90 110 М12 25 28 50 33,7

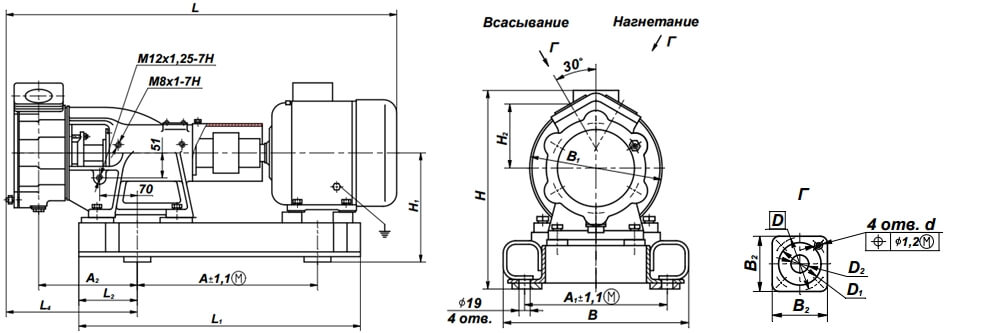

Габаритный чертеж агрегатов

razmery nasosa

Размеры в мм

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1. (об/мин) Вид основания L L1 L2 L3* L4 B B1 B2 H H1 H2 A A1 A2 D D1 D2 d

АИРМ132S4

АИРМ132S4ОМ2

7,5

24 (1450) Рама 928 640 102 529 275 300 258 108 403 210 115 432 240 195 110 90 50 М12-7Н
Плита 700 117 521 320 405 212
А132S4 Рама 973 640 102 529 300 388 210
Плита 700 117 521 320 390 212

АИРМ132М4

АИРМ132М4ОМ2

11 Рама 966 680 102 560 300 403 210 451
Плита 700 117 557 320 405 212 432
А132М4 Рама 973 680 102 560 300 388 210 451
Плита 700 117 557 320 390 212 432

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На раме На плите На плите штампов
ВК 5/24А АИРМ132S4 123 133 -
АИРМ132S4ОМ2
А132S4 105 115 -
АИРМ132М4 136 146 -
АИРМ132М4ОМ2
А132М4 113 123 -

Характеристики насоса (агрегата)

razmery nasosa

  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
