Вихревой насос ВКС 10-45А

Вихревой насос ВКС 10-45А
Вихревой насос ВКС 10-45АВихревой насос ВКС 10-45АВихревой насос ВКС 10-45АВихревой насос ВКС 10-45А
5 5 1 Product
Цена по запросу

+

Описание

Насосы изготавливаются с сальниковым уплотнением вала и не допускают перекачивания горючих, вредных и легковоспламеняющихся жидкостей.
Насосы вихревые типа ВКС и агрегаты электронасосные на их основе, изготавливаются для нужд народного хозяйства. Насосы вихревые типа ВКС и агрегаты электронасосные на их основе могут использоваться для установки на судах морского флота с неограниченным районом плавания с классом Российского морского регистра судоходства (РМРС) и на судах внутреннего и смешанного (река-море) плавания с классом Российского речного регистра (РРР).
Агрегаты могут устанавливаться в машинных и котельных отделениях судов, имеющих знак автоматизации А1 и А2 в символе класса РМРС. Насосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ 27.003-90 и выпускаются в климатическом исполнении У3.1, У2 и ОМ2 по ГОСТ 15150-69. Насосы и агрегаты разработаны с учетом требований безопасности, определяемых ГОСТ Р 52743-2007. Насосы (агрегаты) с сальниковым уплотнением не предназначены для эксплуатации во взрыво и пожароопасных производствах.
Температура перекачиваемой жидкости для насосов (агрегатов): исполнения А – от 258 до 358 К (от минус 15 до +85°С).

Предназначение

Насосы ВКС 10/45А предназначены для перекачивания воды и других жидкостей, имеющих сходные с водой свойства по вязкости – до 36·10-6 м2/с (36 сСт) и химической активности, с содержанием твердых включений по массе 0,01%, не более, и размером не более 0,05мм, в которых материалы проточной части не допускают линейную скорость сплошной коррозии более 0,1 мм/год.

Расшифровка обозначения

где ВКС 10/45А – марка насоса (агрегата):
  1. ВК – тип насоса (вихревой консольный);
  2. С – самовсасывающий;
  3. 10 – подача, л.с (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  4. 45 – напор, м (в номинальном режиме при номинальной частоте вращения, для основного исполнения по диаметру рабочего колеса);
  5.  А – условное обозначение материала (чугунное).

Характеристики

Типоразмер насоса (агрегата) Подача Напор Давление на входе в насос Параметры энергопитания. Максимальная высота самовсасывания

Допускаемая продолжительность самовсасывания



Частота вращения Максимальная потребляемая мощность насоса
Род тока Напряжение Частота тока
ВКС 10/45А 10 (36,0)
л/с
3/ч)
45 м 0,25 (2,5)
МПа
(кгс/см2)
Пере
менный
220, 380 или 660 В 50 или 60 Гц 3,0 м не более 600 с 1450
об/мин
27 кВт

Монтаж

1. Установить фундаментные болты в колодцы фундамента и залить колодцы быстросхватывающимся цементным раствором.
2. После затвердения цементного раствора выставить агрегат по уровню с помощью прокладок горизонтально и произвести окончательную затяжку фундаментных болтов.
3. Установить (агрегат) на подготовленный фундамент.
4. Присоединить подводящий и отводящий трубопроводы и трубопровод перепуска (байпас), соединяющий отводящий трубопровод с заборной емкостью (с зумпфом). Допустимая не параллельность фланцев не должна быть более 0,15 мм. на длине 100 мм.
ЗАПРЕЩАЕТСЯ ИСПРАВЛЯТЬ ПЕРЕКОС ФЛАНЦЕВ ПОДТЯЖКОЙ БОЛТОВ ИЛИ ПОСТАВКОЙ КОСЫХ ПРОКЛАДОК.
5. Провести центрование валов насоса и двигателя, регулируя положение двигателя.
6. Проверку соосности валов можно осуществить при помощи индикатора, закрепив его на полумуфте электродвигателя; подвижный наконечник индикатора должен опираться на полумуфту насоса. При проворачивании валов показания индикатора не должны превышать 0,2 мм. Проверить действие задвижек трубопроводов и кранов приборов. Исходное положение задвижек и кранов перед пуском – закрытое.
7. При агрегатировании насоса и привода заказчиком насоса, соблюдать требования п. 5, 6.
ОТВЕТСТВЕННОСТЬ ЗА ГАРАНТИИ И КАЧЕСТВО АГРЕГАТА В ДАННОМ СЛУЧАЕ НЕСЕТ ЗАКАЗЧИК.

В комплект поставки насоса входят

  1. соединительная муфта;
  2. кожух защитный (ограждение)*;
  3. рама* (плита*);
  4. комплект быстроизнашивающихся деталей*;
  5. комплект монтажных частей*;
  6. контрольно-измерительные приборы*;
  7. руководство по эксплуатации совмещенное с паспортом;
  8. обоснование безопасности**;

В комплект поставки агрегата входят

  1. насос;
  2. кожух защитный (ограждение);
  3. электродвигатель;
  4. рама (плита);
  5. эксплуатационная документация на электродвигатель.
Примечания:
  1. По заказу потребителя агрегат может комплектоваться преобразователем частоты переменного тока на соответствующую мощность приводного электродвигателя.
  2. Возможна комплектация агрегата другими сертифицированными электродвигателями соответствующих параметров.
  3. Необходимое напряжение электродвигателя должно быть указано в договоре.
*Поставка производится по договору за отдельную плату.
** Поставка производится по требованию заказчика.

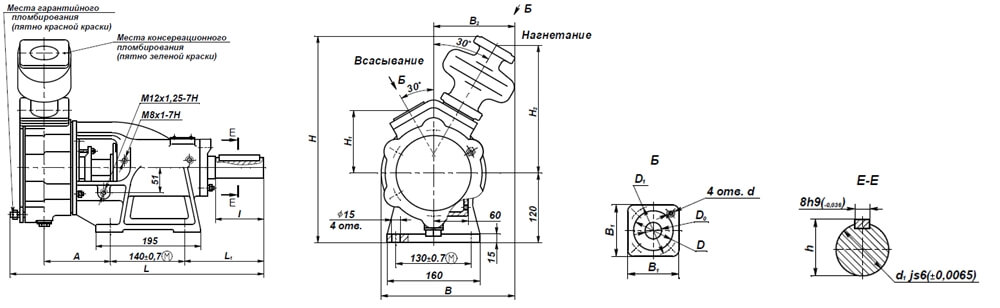

Размеры насоса

razmery nasosa

Размеры в мм

Типоразмер насоса L L1 B B1 В2 H H1 Н2 A D0 D D1 d d1 h l Масса, кг.
ВКС 10/45А 479 112 335 125 215 425 121 261 135 65 110 130 М12 28 31 60 48,0

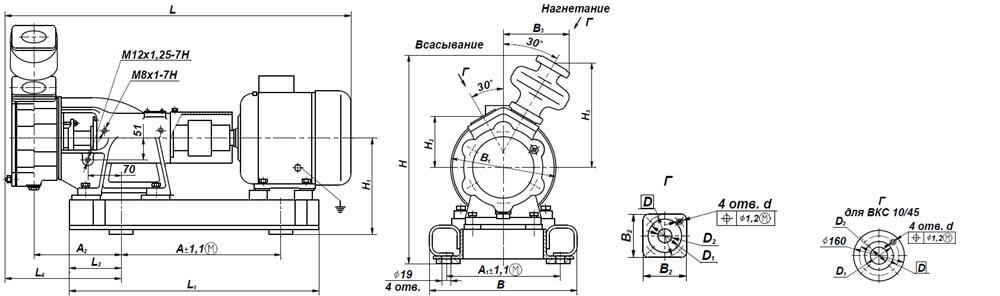

Габаритный чертеж агрегатов

razmery nasosa

Размеры в мм

Типоразмер двигателя Мощность двигателя, кВт. Частота вращения с-1.
(об/мин)
Вид основания L L1 L2 L3* L4 B B1 B2 В3 H H1 H2 Н3 A A1 A2 D D1 D2 d
АИР160М4 18,5 24 (1450) Рама 1167 780 97 588 297 331 350 125 215 547 242 121 261 560 290 205 130 110 65 М12-7Н
Плита 860 117 685 430 315

5А160М4

4АМ160
М4ОМ2

Рама 1207 780 97 588 331 290
Плита 860 117 685 430 315

АИР180S4

4АМ180S4

4АМ180
S4ОМ2

22 Рама 1137 777 97 588 356 567 262
А180S4 Рама 1152

Масса агрегатов

Типоразмер агрегата Типоразмер двигателя На раме На плите На плите штампов
ВКС 10/45А АИР160М4 218 219 -
5А160М4 216 217 -
4АМ160М4ОМ2
АИР180S4 248 - -
4АМ180S4 235 - -
4АМ180S4ОМ2
А180S4

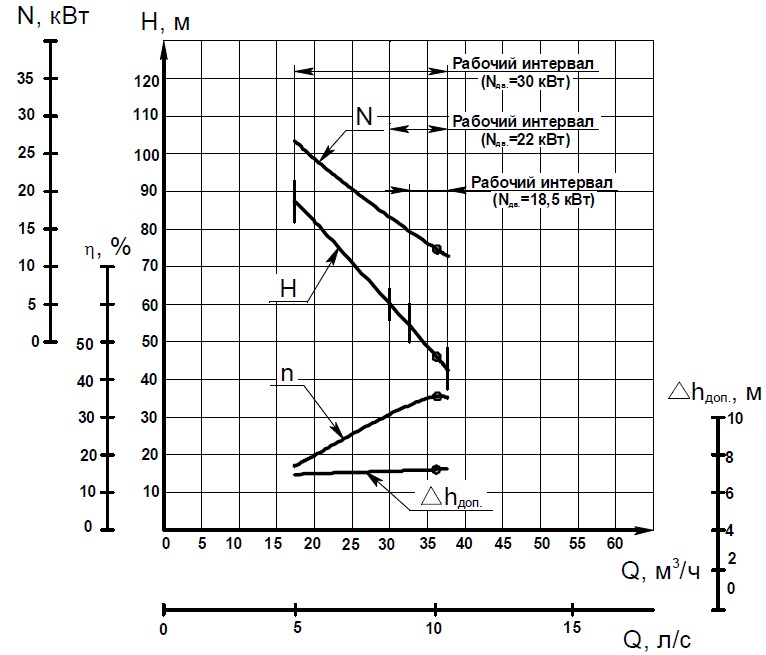

Характеристики насоса (агрегата)

razmery nasosa

  1. Частота вращения – 24с-1 (1450 об/мин)
  2. Жидкость – вода
  3. Плотность – 1000 кг/м3
