Вентиляция зданий. Знаменитая проблема последних этажей

В квартирах последнего этажа очень часто возникает проблема с вентиляцией. Почему так?

Для создания тяги в вентиляционном канале нужен перепад высот не меньше 2 метров. Если на всех других этажах с этим вопрос не стоит, то на последнем этаже такое невозможно из-за чердачного помещения.

Выход вентиляции наружу

Вентиляция выводится в атмосферу из квартиры тремя путями:

1. Все вентиляционные шахты выходят на крышу прямиком. Навершием является оголовок трубы. Так вентиляция организовывалась до 20 столетия. Это абсолютно правильный способ, не порождающий проблем никогда, и на нём останавливаться не будем. Но со временем от него стали отказываться. Причиной того стало увеличение количества этажей в домах.
2. Каналы вентиляции по выходу на чердак накрываются коробами, расположенными горизонтально. Короба все ведут к шахте, имеющей наружный выход.
3. Вентиляционные каналы оканчиваются на чердак, выполняющий роль промежуточной камеры. Эта камера и выходит в атмосферу по общей шахте.

Так как по первому варианту вопросов нет, остановимся на остальных двух.

Вентиляционная система с соединительным коробом

В этом случае причин неправильной работы вентиляции может быть две:

1. Недостаточное сечение короба. Вентиляционный короб на чердаке уложен горизонтально. Поток воздуха, поднимающийся снизу, здесь меняет своё направление практически под прямым углом. В зоне поворота траектории движения воздуха возникает повышенное давление. Воздух может отсюда уйти в направлении шахты и далее наружу. Сечение короба должно быть достаточным, чтобы вобрать весь поступающий поток без его отражения. Если оно недостаточно, то часть воздуха пойдёт по другому ближайшему доступному пути. А им является канал верхнего этажа. До него всего полметра. Воздух, разогнавшийся с нижних этажей, может легко «передавить» слабое сопротивление струи с верхнего этажа.
2. Низкая установка крышки. Своевременному повороту воздушного потока может помешать крышка. Если она установлена слишком низко, то даже при достаточном сечении короба, создастся отражённая волна, которая опять же заставит часть воздуха уйти в вентиляционный канал ближайшего верхнего этажа против правильного направления.

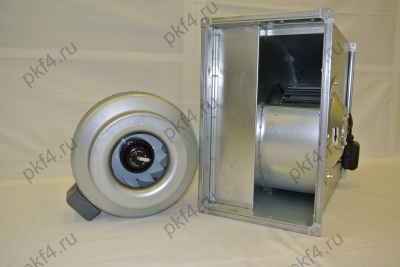

В принципе, с этим справится вентилятор в отверстии. Но будете ли вы его ставить – вам решать.

Способов преодоления этих недостатков также два:

1. Глобальный. Увеличение сечения горизонтального короба. Делается это за счёт изменения размера по высоте, то есть по направлению движения поступающего воздуха снизу, раза в 2-3. Дополнительно нужно установить внутри него так называемые рассечки. Тут есть два момента. Первое – это в компетенции только специалистов. Второе – таким образом нужно поступать со всеми коробами, подходящими к одной вентиляционной шахте.
2. Локальный. Вопрос решается только для воздушных потоков из квартир верхнего этажа. Их вентиляционные каналы подключаются в шахте независимо от общей схемы и прокладываются по коробу сверху. Чтобы они не нарушали температурно-влажностный режим (ТВР) на чердаке, следует их утеплить. Вентиляция в квартире верхнего этажа налажена.

Увеличение высоты канала тяги

Такой метод решения «проблемы последнего этажа» является современным. Он применяется в многоэтажных зданиях серий КОПЭ, П3М, П-44 и др. В этих домах хлопот доставляет не тяга не обратная, а слабая.

Причина этого – слишком короткая вертикаль канала. Её высота всего сантиметров 30, а нужно 200. Поток воздуха на такой дистанции не успевает набрать должный импульс. Вентиляция-то есть, да очень уж плохая. Открытые же двери создают сквозняк. Его силы бывает достаточно, чтобы не только свести силу тягу к нулю, но и «затолкать» воздух обратно в квартиры.

Ну раз вертикали не хватает – значит надо её увеличить. Индивидуальные каналы вентиляции квартир самого верхнего этажа можно нарастить трубами диаметром 140 мм (таким, какой и у канала). Стыки надо герметизировать алебастром. Высота, на которую следует выводить трубы – около 1 метра. Трубы нужно ставить с наклоном к общей шахте подъезда. Тогда у их концов появится разрежение, создаваемое потоком воздуха, идущим с самого низу. Это создаст в вентиляционных каналах верхнего этажа дополнительную тягу.
